Vyrába sa s polomerom vnútorného uhla R≤0,3 mm a toleranciou veľkosti v rozmedzí ±0,1 mm. Ideálne pre výškové obvodové steny, mostné inžinierstvo a presné stroje vyžadujúce bezchybnú montáž a výnimočnú nosnosť.

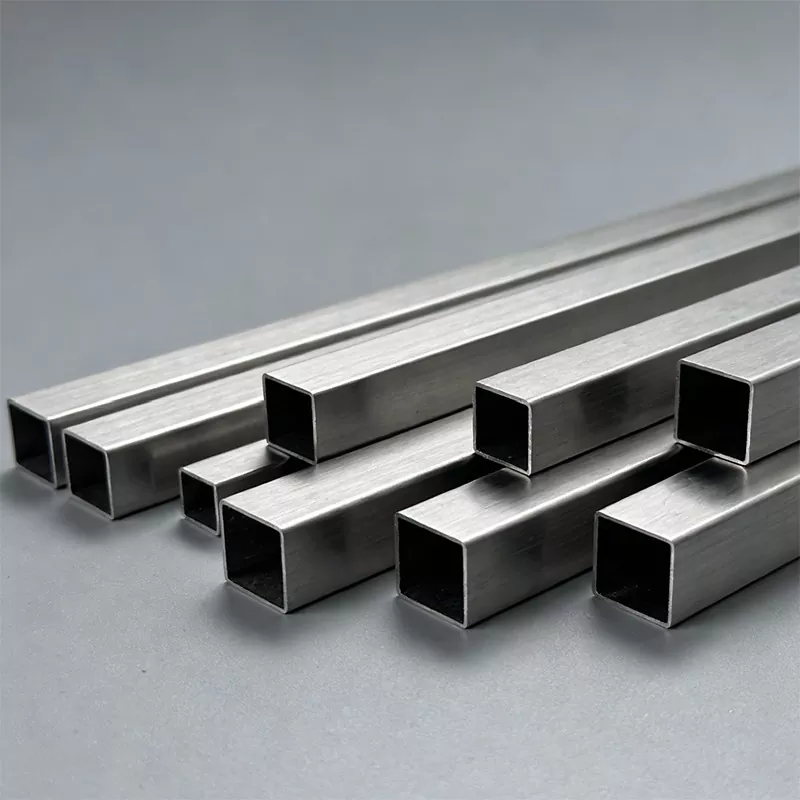

Pravouhlá štvorcová rúra je dutý kovový profil so štvorcovým alebo obdĺžnikovým prierezom a vnútorným uhlom presne približujúcim sa 90° (polomer ostrého rohu R≤0,5 mm), odlišný od tradičných zaoblených štvorcových rúrok (R≥1,0 mm). Spracováva sa ohýbaním za studena, valcovaním za tepla alebo extrúziou s použitím uhlíkovej ocele alebo nehrdzavejúcej ocele. Vďaka stabilnej štruktúre a pravidelnému vzhľadu sa dokonale hodí pre B2B projekty vyžadujúce vysokú presnosť montáže a mechanické vlastnosti. Preskúmajte celý náš sortimentoceľ špeciálneho tvarupre vlastné požiadavky.
Hlavné výhody a overené prípady
Presnosť na úrovni milimetrov
Through advanced cold forming technology, the inner angle radius is compressed to ≤0.3mm, and the component splicing gap is controlled to ≤0.1mm. Táto presnosť priamo znižuje počet krokov obrábania na mieste a zvyšuje efektivitu montáže o 30 % až 50 %.
Špičkový konštrukčný výkon
V porovnaní s tradičnými okrúhlymi štvorcovými rúrami sa pevnosť v krútení a ohybe ostrej rohovej štvorcovej rúry zvyšuje o 15 % až 20 %. Dutá konštrukcia dosahuje zníženie hmotnosti o 12 % až 30 %, čím sa optimalizujú náklady na materiál preoceľové konštrukcie.

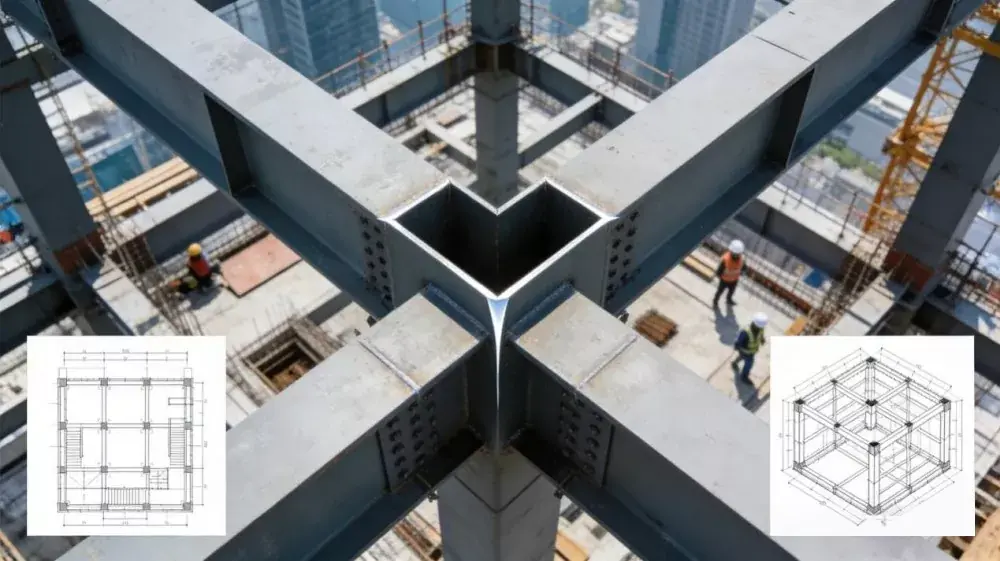

Projektový prípad: 500-metrová superveža v Shenzhene
Ako nosný rám bola použitá protipožiarna štvorcová rúra Q345FR. Prostredníctvom technológie bezšvíkového spájania sa dosiahla miera zachovania medze klzu 70 % pri 600 °C, čím sa splnil limit 3-hodinovej požiarnej odolnosti s ohňovzdorným náterom. To znížilo spotrebu ohňovzdorných dosiek o 30 % a skrátilo dobu výstavby o dva mesiace v porovnaní s tradičnými schémami.
Technické špecifikácie
Nasledujúce parametre slúžia ako referencia. Prispôsobené veľkosti a triedy sú k dispozícii po technickej kontrole.
| Kategória špecifikácie | Položka | Referenčné parametre | Poznámky k aplikácii |
|---|---|---|---|
| Veľkosť sekcie | Rozsah dĺžky strán (štvorcový) | 10 mm × 10 mm až 200 mm × 200 mm | Malé rozmery pre nábytok/presné vybavenie; veľké veľkosti pre závesné steny/mosty. |
| Rozsah dĺžky strán (obdĺžnik) | 10 mm × 20 mm až 150 mm × 300 mm | Obdĺžnikový profil sa zameriava na jednosmerný odpor v ohybe pre policové nosníky. | |
| Polomer vnútorného uhla (R) | Konvenčné ≤ 0,5 mm; vysoká presnosť ≤ 0,3 mm | Spĺňa prísne požiadavky na presnosť montáže. | |
| Tolerancia veľkosti | Normálne ±0,5 mm; presnosť ± 0,1 mm | Pre automatizačné zariadenia a super výškové závesné steny. | |
| Hrúbka steny | Konvenčná hrúbka | 0,8 mm až 12 mm | Tenkostenné pre ľahké konštrukcie, hrubostenné pre nosné. |
| Vlastná hrúbka | Minimálne 0,3 mm, maximálne 15 mm | Ultra tenké pre lemovanie, ultra hrubé pre výstuhy mostov. | |
| Tolerancia hrúbky | ≤2 mm: ±0,05~0,1 mm; 2~6 mm: ±0,1~0,2 mm; > 6 mm: ± 0,2 až 0,3 mm | Zabezpečuje stabilitu rozloženia napätia v štruktúre. | |
| Vlastnosti materiálu | Séria uhlíkovej ocele | Vysokopevná oceľ Q235B, Q345B, Q690 | Q690 medza klzu ≥690MPa, vhodná pre veľké zaťaženie a zníženie hmotnosti. |
| Špeciálna oceľová séria | Žiaruvzdorná oceľ Q345FR | 70% medza klzu pri 600°C, požiarna odolnosť 3 hodiny. | |
| Séria zliatiny | Nerezová oceľ 304/316, zliatina hliníka 6061 | Nerez pre odolnosť proti korózii, hliník pre ľahké vonkajšie použitie. | |
| Technologické parametre | Proces formovania | Tvarovanie za studena + lokálne tepelné spracovanie | Znižuje koncentráciu stresu a zlepšuje stabilitu. |
| Technológia zvárania | Laserové oblúkové hybridné zváranie | Šírka zvaru 2mm, deformácia znížená o 70%, únavová životnosť >2 milióny cyklov. | |
| Povrchová úprava | Žiarové zinkovanie, fluorokarbónový nástrek, eloxovanie | Zinok na koróziu, fluorokarbón na počasie, eloxovanie na hliník. | |
| Mechanické vlastnosti | Pevnosť v ohybe | O 15% ~ 20% vyššia ako okrúhla štvorcová rúra rovnakej špecifikácie | Rovnomernejšie rozloženie napätia. |
| Pomer straty hmotnosti | 12%~30% | Prispôsobí sa požiadavkám na nízku hmotnosť, ako sú super výškové budovy a mosty. | |
| Odolnosť voči poveternostným vplyvom | Zinkový povlak ≥80μm; Odolnosť voči postreku fluorouhlíkovej soli ≥1000 h | Prispôsobí sa scenárom dlhodobého vonkajšieho použitia. |
Prispôsobenie a scenáre aplikácií

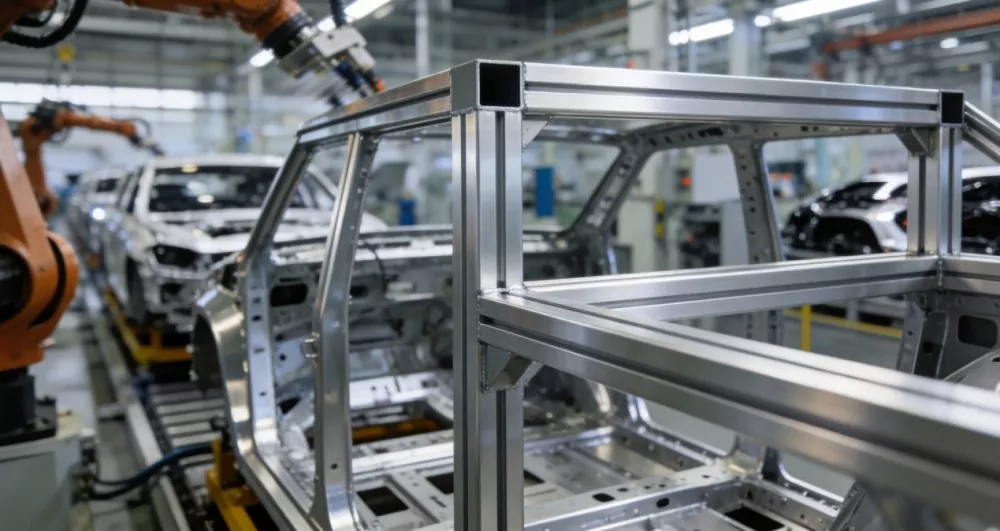

Možnosti prispôsobenia rozširujú hranice aplikácií. Od vysokopevnostnej ocele po hliníkovú zliatinu a od laserového zvárania po striekanie fluorokarbónom, flexibilné kombinácie spĺňajú rôzne potreby B2B. Napríklad štvorcová rúrka z hliníkovej zliatiny 6061 sa používa na základňu automobilových zváracích robotov, čím sa dosahuje presná inštalácia vodiacej koľajnice pomocou kontroly chyby uhla ±0,1°.
Po použití vysokopevnostnej štvorcovej rúrky Q690 vo výstuži hlbokého stredokanálového oceľového skriňového nosníka sa hmotnosť jednej vrstvy zníži o 1200 ton. Únavová životnosť procesu hybridného laserového oblúkového zvárania presahuje 2 milióny cyklov, čo je o 50 % viac ako pri tradičných metódach. Tento materiál neustále dokazuje svoju technickú hodnotu vo výškových budovách, mostnom inžinierstve a presných strojoch.
Prečo si vybrať Shunchen Industry?
Shunchen Industry has significant advantages in the right-angle square tube field, with core performance and processing accuracy superior to conventional industry standards. Vnútorný polomer uhla je ≤0,3 mm a tolerancia veľkosti je kontrolovaná v rozmedzí ±0,1 mm.
Ponúkame bohatý výber materiálov vrátane vysokopevnostnej ocele Q690 a žiaruvzdornej ocele Q345FR. V porovnaní s bežnými výrobkami je pevnosť v ohybe zvýšená o 15%-20% pri dosiahnutí 12%-30% zníženia hmotnosti. podporujemeprispôsobenie celej špecifikáciespoliehať sa na digitálny flexibilný výrobný režim. Zabezpečte rýchle dodanie, prísnu kontrolu kvality a kompletnú dokumentáciu o kontrolehromadné objednávky. Pôsobíme ako atovárenský priamy dodávateľzaručiť to najlepšieB2B cenová ponuka.
Často kladené otázky
1. Čo odlišuje pravouhlú štvorcovú trubicu od štandardnej štvorcovej trubice?
Pravouhlá štvorcová trubica má polomer vnútorného uhla (R) ≤ 0,5 mm a až ≤ 0,3 mm pre vysoko presné modely. To je výrazne ostrejšie ako tradičné štvorcové rúrky, ktoré majú typicky zaoblený polomer rohov R≥1,0 mm. Tento ostrejší roh umožňuje bezproblémové spájanie bez medzier (medzery ≤0,1 mm), vďaka čomu je ideálny pre vysoko presné architektonické a strojové aplikácie.
2. Aké materiály a akosti ocele sú dostupné pre hromadné objednávky?
Dodávame sériu uhlíkovej ocele (Q235B, Q345B, Q690 s vysokou pevnosťou), špeciálnu žiaruvzdornú oceľ (Q345FR), nehrdzavejúcu oceľ (304/316) a zliatinu hliníka (6061). Q690 sa dôrazne odporúča pre scenáre s veľkým zaťažením vyžadujúce zníženie hmotnosti, zatiaľ čo nehrdzavejúca oceľ 304/316 je ideálna pre korozívne prostredie.
3. Aké výhody prináša hybridné zváranie laserovým oblúkom produktu?

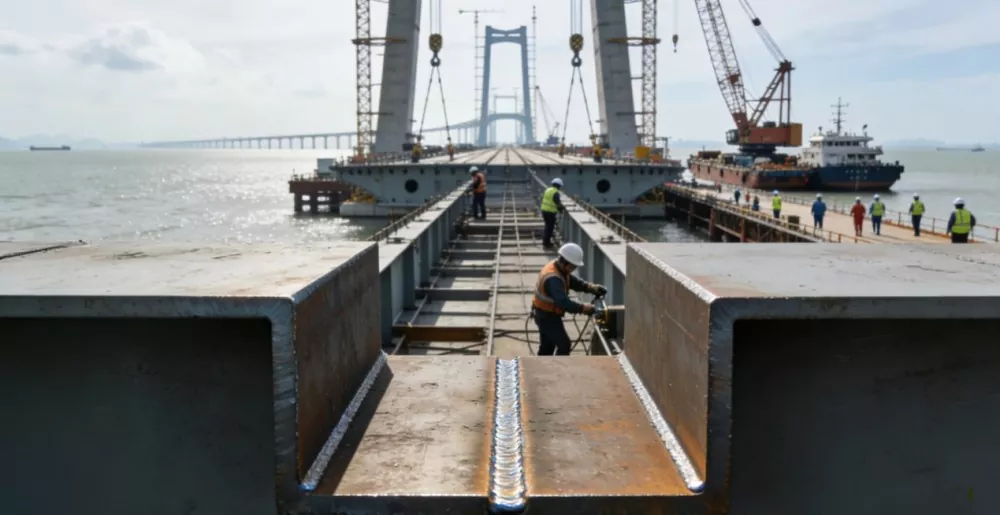

Naše pravouhlé štvorcové rúry využívajú pokročilé hybridné zváranie laserovým oblúkom. Táto technológia zužuje šírku zvaru na približne 2 mm, znižuje deformáciu zvárania o 70 % a zvyšuje únavovú životnosť na viac ako 2 milióny cyklov. To zaisťuje vynikajúcu štrukturálnu integritu, najmä v prostredí s dynamickým zaťažením, ako je mostné inžinierstvo.
4. Môžete poskytnúť prispôsobené povrchové úpravy?
áno. We offer hot-dip galvanizing (for excellent anti-corrosion performance), fluorocarbon spraying (for UV and weather resistance), and anodizing (specifically for aluminum alloy models). Výber závisí od vašich vonkajších expozičných podmienok a estetických požiadaviek.
5. Aká je dodacia lehota pre veľké projektové zákazky?
Dodacie lehoty závisia od celkovej tonáže, kvality materiálu a špecifických požiadaviek na spracovanie. Pre štandardné veľkosti sa zvyčajne pohybuje od 15 do 25 dní. We utilize a digital flexible production mode to ensure rapid delivery and strict quality control, meeting the stringent schedules of large-scale construction projects.
Vyžiadajte si cenovú ponuku na pravouhlú štvorcovú rúrku
Kontaktujte Shunchen Industry s požadovanými rozmermi, triedou materiálu (napr. Q345B, Q690), hrúbkou steny a povrchovou úpravou. Náš inžiniersky tím posúdi váš projekt a poskytne konkurencieschopnú cenovú ponuku priamo z výroby.
