Výrobná doska z uhlíkovej ocele

Shunchen Carbon Steel Fabrication Plate dodáva presne vyrezané komponenty pre oceľové konštrukcie, stroje a nástenné závesové systémy. Využitím pokročilého CNC vláknového laserového rezania pre dosky od 1,5 do 25 mm vytvára zložité kontúry a otvory pre skrutky v jednom prechode. Vďaka prísnej kontrole kvality, voliteľnému žiarovému zinkovaniu a normám EN 10204 3.1 MTC zaisťuje vysokú konzistenciu a rýchle dodanie do celého sveta.

Čo je to doska na výrobu uhlíkovej ocele?

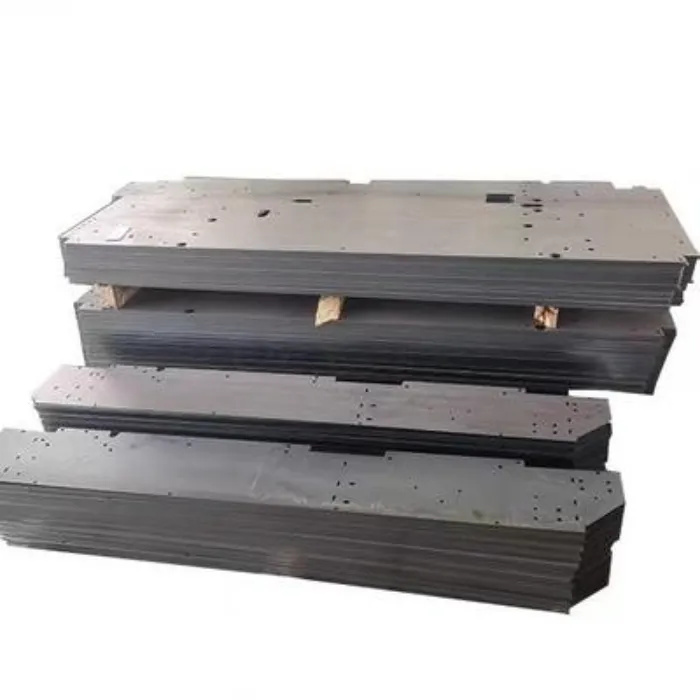

Výrobná platňa z uhlíkovej ocele je platňa z uhlíkovej ocele, ktorá bola narezaná a spracovaná do určitej veľkosti alebo tvaru na použitie ako konštrukčný alebo mechanický komponent. Namiesto dodávania iba pravouhlých zásobných dosiek Shunchen vyrába polotovary podľa zákazníckych výkresov, vrátane nepravidelných obrysov, otvorov pre skrutky, štrbín, montážnych otvorov a iných požadovaných otvorov.

Základným materiálom môže byť Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 alebo SM490, v závislosti od požadovanej pevnosti a platnej normy materiálu. Štandardné spracovanie zahŕňa CNC vláknové laserové rezanie a digitálne hniezdenie. Ak hotový komponent vyžaduje ochranu proti korózii, je možné pridať žiarové zinkovanie a lakovanie.

Tento typ opracovaného plechu je určený pre zákazníkov, ktorí potrebujú narezané oceľové komponenty na zváranie, skrutkovanie, konštrukčnú montáž, výrobu zariadení alebo ďalšiu povrchovú úpravu.

Kľúčové vlastnosti

CNC rezanie laserom

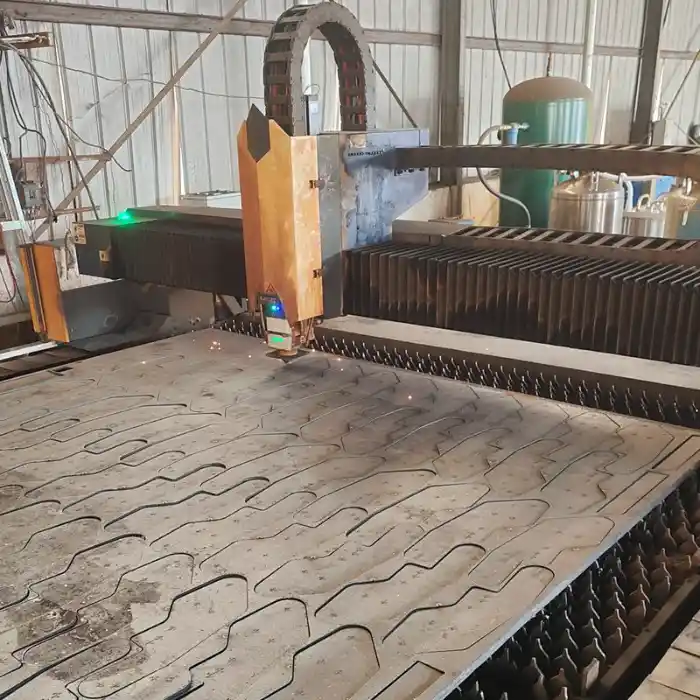

Shunchen spracováva dosku na výrobu uhlíkovej ocele pomocou CNC zariadenia na rezanie vláknovým laserom. Rezný program je generovaný zo schváleného výrobného výkresu, čo umožňuje reprodukovať rovnaký obrys a vzor otvorov v celej dávke.

Pre dosky s hrúbkou do 10 mm je špecifikovaná rozmerová tolerancia ≤±0,1 mm. Pre platne 10–25 mm je špecifikovaná tolerancia ≤±0,2 mm. Skutočná tolerancia je potvrdená podľa hrúbky materiálu, geometrie a požiadaviek na výkres pred výrobou.

Čisté rezané hrany

Laserové rezanie vytvára užšiu zónu tepelného rezu ako konvenčné rezanie plameňom. Shunchen špecifikuje drsnosť povrchu rezu Ra ≤ 12,5 μm a kontroluje viditeľné otrepy a nepravidelnosti rezu počas záverečnej kontroly.

Pre komponenty, ktoré je možné použiť priamo po rezaní, to znižuje potrebu manuálneho brúsenia hrán. Ak projekt vyžaduje špecifický okrajový stav, požiadavka môže byť zahrnutá do výrobného výkresu.

Komplexné obrysy a diery

Proces rezania môže vytvárať nepravidelné obrysy, vnútorné otvory, otvory pre skrutky, montážne otvory a drážky v rovnakej výrobnej operácii. Digitálne hniezdenie sa používa, keď je potrebné vyrezať niekoľko rôznych komponentov z rovnakej základnej dosky.

Minimálny rezný otvor je približne 0,5-násobok hrúbky dosky, v závislosti od materiálu, geometrie a rezných podmienok.

Materiálové možnosti

Q235B a A36 sú vhodné pre mnohé všeobecné konštrukčné aplikácie, zatiaľ čo Q355B, A572 a S355JR poskytujú vyššiu špecifikovanú medzu klzu pre aplikácie vyžadujúce pevnejší konštrukčný materiál.

Druh materiálu je pred výrobou potvrdený podľa nákupnej špecifikácie zákazníka. Pre príslušné objednávky je možné dodať materiálové certifikáty.

Aplikácie

Komponenty oceľovej konštrukcie

Výrobné dosky z uhlíkovej ocele sa používajú na vložené dosky, spojovacie dosky, základné dosky, výstuhy, konzoly a ďalšie súčasti oceľových konštrukcií. Vopred vyrezané otvory pre skrutky a definované obrysy umožňujú, aby sa tieto diely dostali priamo do dielenského zvárania alebo montáže na mieste.

V prípade opakujúcich sa komponentov CNC rezanie tiež udržuje rozmery a polohy otvorov konzistentné medzi dávkami.

Časti strojov

Výrobcovia strojov používajú narezané oceľové polotovary pre základne zariadení, konzoly, komponenty rámu, montážne dosky, výstužné dosky a zvárané konštrukčné diely.

Keď je komponent vyrobený podľa zákazníckeho výkresu, proces rezania môže sledovať požadovaný vonkajší obrys a usporiadanie otvorov namiesto toho, aby sa vyžadovalo, aby dielňa zákazníka označovala a rezala každý diel ručne.

Komponenty závesovej steny

Výrobnú dosku z uhlíkovej ocele možno spracovať na spojky závesových stien, príslušenstvo kýlu, výstužné diely a iné vlastné kovové armatúry. Tam, kde je komponent vystavený vlhkosti alebo vonkajším podmienkam, je možné po rezaní aplikovať žiarové zinkovanie.

Komunálne a priemyselné komponenty

Rezané oceľové komponenty sa používajú aj na diely zábradlia, podpery značiek, príslušenstvo pre pouličné osvetlenie, komponenty poľnohospodárskych strojov, dopravné zariadenia a iné vyrobené oceľové zostavy.

Technické parametre

Špecifikácie spracovania

Vlastnosti materiálu

Platné normy

Príslušná norma, trieda materiálu, hrúbka a tolerancia sú potvrdené z nákupnej špecifikácie pred výrobou.

Kontrola kvality

Kontrola materiálu

Pred rezaním sa vstupná doska skontroluje vzhľadom na požadovanú triedu a hrúbku. Dokumentácia o skúške mlyna je spárovaná s informáciami o materiáli zaznamenanými pre objednávku.

To zabraňuje tomu, aby sa do výroby dostala iná trieda alebo hrúbka ocele, keď si objednávka vyžaduje špecifickú špecifikáciu materiálu.

Kontrola rezania

Po reze laserom kontrolóri kontrolujú kritické rozmery podľa schváleného výkresu. V závislosti od dielu to môže zahŕňať celkové rozmery, geometriu obrysu, priemer otvoru, polohu otvoru a hrúbku dosky.

Pre opakovanú výrobu je možné stanoviť požiadavky na kontrolu pre prvé kusy pred spracovaním zvyšnej šarže.

Kontrola hrán

Hrana rezu sa kontroluje na nadmerné otrepy, trosku, viditeľnú deformáciu a nepravidelné rezanie. Požiadavky na drsnosť povrchu je možné overiť podľa špecifikácie zákazníka.

Vysledovateľnosť materiálu

Výrobná dávka je prepojená s príslušnými záznamami o surovine a kontrole. Pre zákazky vyžadujúce formálnu materiálovú dokumentáciu je možné dodať materiálový certifikát EN 10204 3.1.

Inšpekcia SGS

Ak je potrebná nezávislá kontrola, kontrola SGS môže byť dohodnutá pred odoslaním. Rozsah kontroly je možné definovať podľa kúpnej zmluvy, ako sú rozmery, materiálová dokumentácia, množstvo, vzhľad a iné dohodnuté požiadavky.

Služba prispôsobenia OEM

Recenzia kresby

Shunchen prijíma zákaznícke výkresy komponentov vyrobených z uhlíkovej ocele na objednávku. Pred cenovou ponukou technický tím skontroluje na výkrese triedu materiálu, hrúbku, rozmery, polohy otvorov, tolerancie a požiadavky na spracovanie.

Ak rozmer alebo tolerancia nie je vhodná pre zvolenú hrúbku materiálu alebo proces rezania, môže byť potvrdená u zákazníka pred výrobou.

Hniezdenie

Pri objednávkach, ktoré obsahujú viacero veľkostí alebo tvarov dielov, sú komponenty usporiadané pomocou digitálneho vkladania. Usporiadanie hniezda sa pripraví podľa požadovaného množstva a rozmerov základnej dosky.

Toto určuje program rezania predtým, ako oceľový plech vstúpi do laserového stroja.

Rezanie a sekundárna úprava

Po schválení výkresu sú diely rezané laserom podľa potvrdeného programu. Ak hotové komponenty vyžadujú ochranu proti korózii, môžu byť následne odoslané na žiarové zinkovanie alebo lakovanie.

Požadovaná povrchová úprava by mala byť špecifikovaná pred výrobou, pretože ovplyvňuje následnú cestu spracovania a kontrolu.

Kontrola a balenie

Po spracovaní sa hotové komponenty skontrolujú podľa dohodnutých požiadaviek. Materiálové certifikáty a inšpekčné dokumenty tretích strán môžu byť pripravené, keď sú zahrnuté v objednávke.

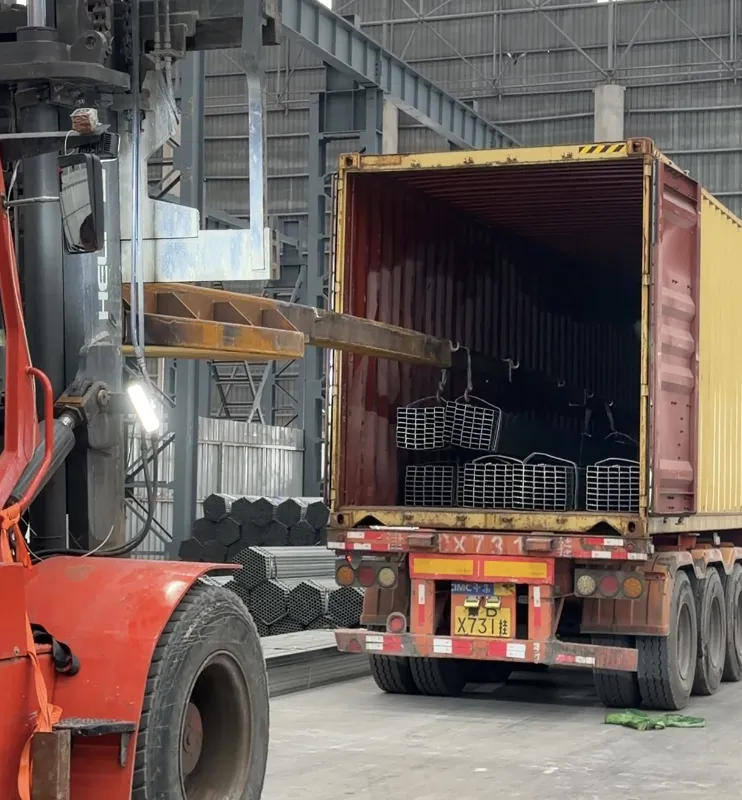

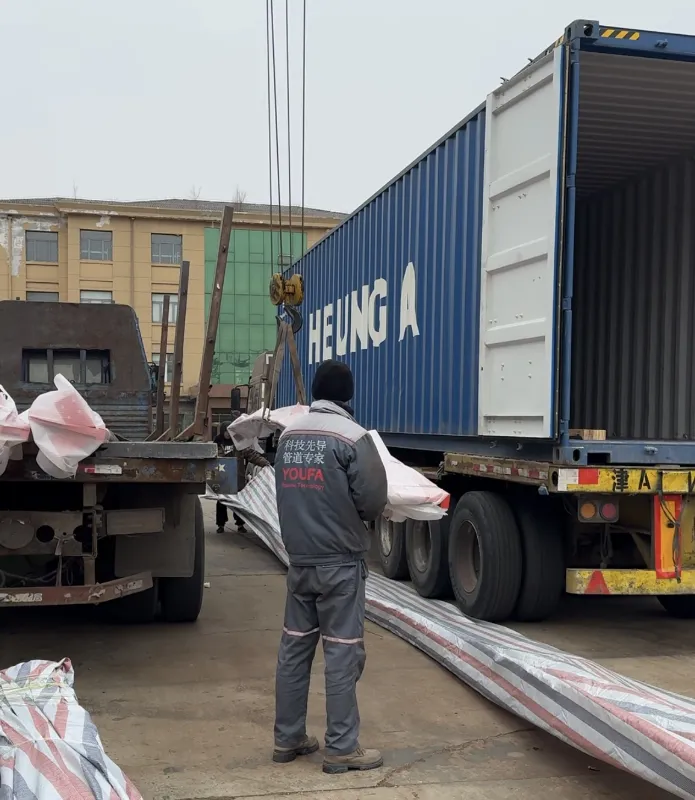

Pre exportné zásielky je možné použiť vodotesnú fóliu, drevené palety a oceľovú pásku podľa veľkosti komponentov a požiadaviek na prepravu.

Autentické recenzie zákazníkov

"Laserom rezané oceľové plechy výrazne šetria náš čas spracovania na mieste. Produkty ShunChen majú stabilnú presnosť a nulové otrepy, čo dokonale zodpovedá našim požiadavkám na montáž oceľovej konštrukcie. Ich dodávka je vždy podľa plánu."

—— Omar Hassan, projektový manažér, Middle East Construction Engineering Co., Ltd.

"Vyrábame presné mechanické diely s prísnymi požiadavkami na toleranciu. Dosky z uhlíkovej ocele ShunChen na rezanie laserom majú minimálnu deformáciu a konzistentnú kvalitu šarže, čo efektívne znižuje našu mieru odmietnutia a výrobné náklady."

—— Li Ming, technický riaditeľ, Domestic Machinery Manufacturing Co., Ltd.

"Inžinierstvo záclonových stien má vysoké požiadavky na vzhľad a presnosť montáže. Ich laserom rezané konektory majú presné rozmery a hladké hrany, čo výrazne zlepšuje našu efektivitu inštalácie a kvalitu projektu."

—— Zhang Wei, riaditeľ obstarávania, East China Curtain Wall Engineering Company

Prečo si vybrať nás

Hlavnou výhodou spoločnosti Shunchen pri objednávkach vyrobených ocelí je to, že získavanie oceľového materiálu, rezanie plechov, povrchová úprava a exportné zásielky môžu byť riešené v rámci tej istej priemyselnej skupiny.

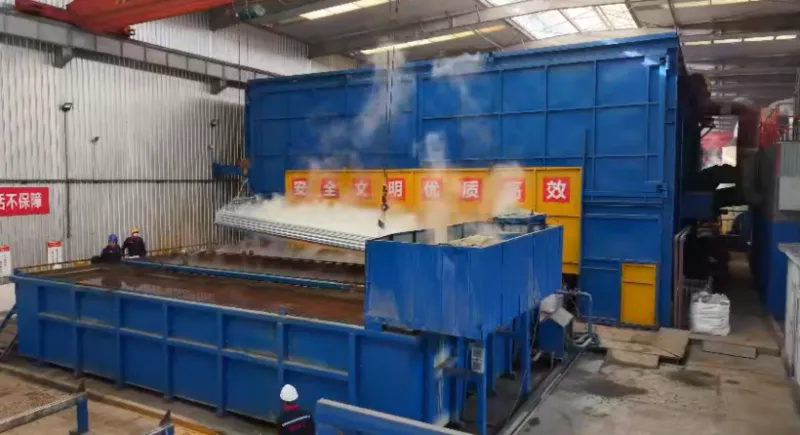

Skupina bola založená v oceliarskom priemysle v roku 2014 a odvtedy pridala žiarové zinkovanie, výrobu oceľových konštrukcií, výrobu fotovoltaickej podpory, skladovanie a logistiku. Súčasná ročná výrobná kapacita presahuje 450 000 ton s viac ako 40 000 m2 výrobných a skladovacích priestorov.

Pre zákazníkov, ktorí nakupujú vyrobené komponenty, to znamená, že objednávka sa nemusí rozdeliť medzi dodávateľa ocele, dielňu na rezanie, galvanizačnú spoločnosť a exportného obchodníka.

Shunchen môže potvrdiť kvalitu materiálu a požiadavky na rezanie z výkresov zákazníka, spracovať oceľový plech, zariadiť voliteľné zinkovanie alebo lakovanie, vyplniť požadované kontrolné dokumenty a pripraviť hotové komponenty na exportnú prepravu.

Konvenčné suroviny sú skladované podľa požiadaviek výroby. Vzorové objednávky je možné vo všeobecnosti vybaviť približne do 3 dní, zatiaľ čo hromadné objednávky sa bežne plánujú do 7 až 10 dní. Skutočný čas dodania závisí od dostupnosti materiálu, množstva objednávky, geometrie dielu, povrchovej úpravy a požiadaviek na kontrolu.

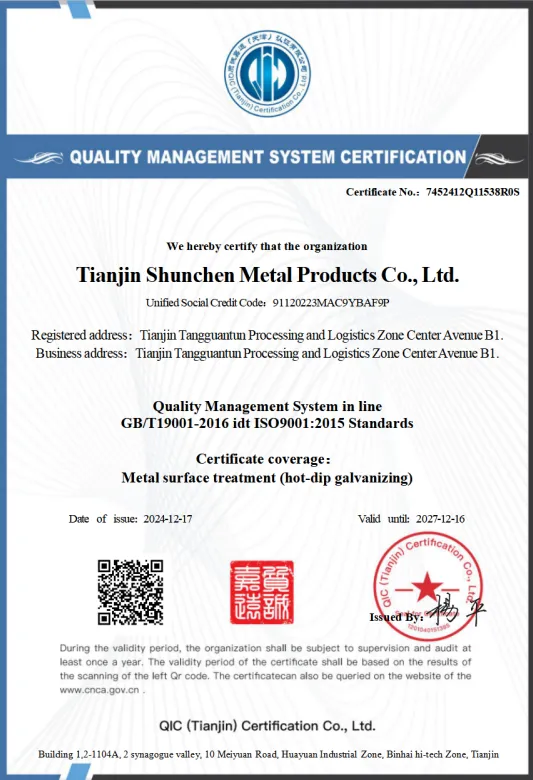

Spoločnosť má certifikáciu ISO 9001 a podporuje MTC EN 10204 3.1 a inšpekciu SGS pre príslušné exportné objednávky.

FAQ

Aké materiály možno použiť na výrobu dosiek z uhlíkovej ocele?

Bežné materiály zahŕňajú Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 a SM490. Požadovaná trieda by mala byť špecifikovaná pri vyžiadaní cenovej ponuky.

Akú hrúbku je možné rezať laserom?

Štandardný rozsah spracovania je 1,5–25 mm. Ak je požadovaná hrúbka mimo tento rozsah, technický tím môže pred potvrdením výroby skontrolovať geometriu materiálu a komponentov.

Môžete rezať oceľové dosky podľa výkresov CAD?

áno. Zákazníci môžu poskytnúť výkresy CAD alebo iné vhodné inžinierske súbory. Výkres sa pred výrobou skontroluje, aby sa potvrdili rozmery, materiál, hrúbka, polohy otvorov a tolerancie.

Môžete spracovať otvory spolu s obrysom dosky?

áno. Otvory pre skrutky, montážne otvory, štrbiny a iné vnútorné geometrie môžu byť zahrnuté do CNC rezacieho programu. Veľkosť otvoru a tolerancia polohy by mali byť špecifikované na výkrese.

Môžu byť rezané komponenty pozinkované?

áno. Po rezaní je možné usporiadať žiarové zinkovanie. Toto sa bežne používa pre vonkajšie konštrukčné komponenty, kovania závesných stien a iné diely vyžadujúce dodatočnú ochranu proti korózii.

Môžete poskytnúť správy MTC a SGS?

áno. Pre príslušné objednávky sú k dispozícii certifikáty materiálu EN 10204 3.1. Kontrolu SGS treťou stranou možno zabezpečiť aj vtedy, keď to vyžaduje špecifikácia nákupu zákazníka.

Aké informácie sú potrebné pre cenovú ponuku?

Cenová ponuka zvyčajne vyžaduje triedu ocele, hrúbku, výkres komponentov, množstvo, požadovanú toleranciu, povrchovú úpravu, požiadavky na kontrolu a miesto dodania. Ak výkres obsahuje niekoľko rôznych komponentov, je potrebné uviesť aj požadované množstvo pre každý diel.

Aká je bežná dodacia lehota?

Vzorové objednávky môžu byť vo všeobecnosti usporiadané do približne 3 dní, zatiaľ čo hromadné objednávky sú zvyčajne naplánované do 7 až 10 dní. Konečný dodací čas je potvrdený po preskúmaní materiálu, množstva, zložitosti rezania, povrchovej úpravy a požiadaviek na kontrolu.
