Produkty
Vložená oceľová doska
  • Vložená oceľová doskaVložená oceľová doska
  • Vložená oceľová doskaVložená oceľová doska
  • Vložená oceľová doskaVložená oceľová doska

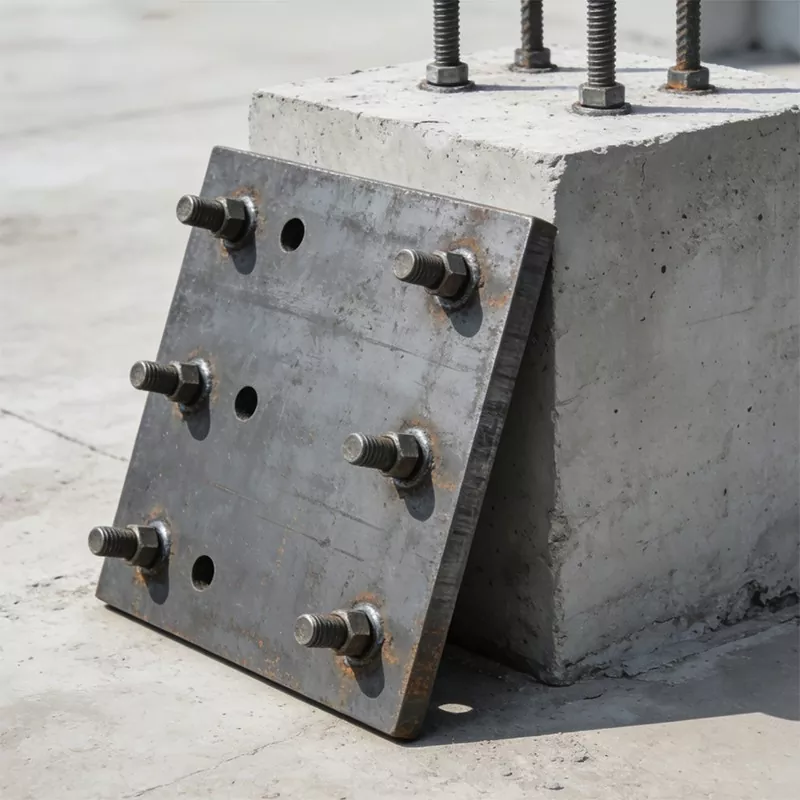

Vložená oceľová doska

Ako profesionálny výrobca by vám priemysel Shunchen rád poskytol vysoko kvalitnú vstavanú oceľovú dosku. Osadené oceľové platne, ako kovové spojky vopred zapustené do betónových komponentov (steny, podlahy, stĺpy atď.), sú kľúčovými prechodovými mostíkmi medzi stavebnými konštrukciami a pomocnými komponentmi. Väčšinou sa vyrába z uhlíkovej ocele alebo nerezovej ocele, ktorá je rezaná, zváraná a antikorózne upravená. Na povrchu sú vyhradené otvory pre skrutky alebo zvárané uzly, aby sa uľahčilo presné spojenie s konzolami na závesné steny a základňami komponentov.
    Vysoko presný spojovací nosič pre modernú konštrukciu

    Navrhnuté pre závesné steny, základne ťažkých zariadení a kritickú infraštruktúru. Vyrobené CNC rezaním a pokročilými antikoróznymi technológiami.

    Tolerancia ≤±0,2mm
    Ročná kapacita 350 000 ton
    Kvalifikácia zvaru 99,9 %
    Soľný sprej ≥ 1000 h

    Hlavná funkcia zabudovanej oceľovej dosky sa zameriava na tri kľúčové oblasti polohovania, ktoré slúžia ako kritický nosič pre spojenie hlavnej konštrukcie budovy s pomocnými konštrukciami:

    Rozbočovač prenosu zaťaženia

    Preberá vlastnú hmotnosť, zaťaženie vetrom a zaťaženie vibráciami pomocných komponentov, ako sú závesné steny. Rovnomerne prenáša rozložené zaťaženie na hlavnú betónovú konštrukciu, aby sa zabránilo poškodeniu v dôsledku lokálnej koncentrácie napätia.

    Odkaz na inštaláciu

    Spolieha sa na presné umiestnenie počas fázy pred zapustením, aby poskytla pevnú referenciu pre nasledujúce podpery. Zabezpečuje pravidelné usporiadanie a presnosť inštalácie, čo výrazne znižuje sekundárne spracovanie na mieste.

    Záruka štrukturálnej stability

    Vytvára pevnú integrovanú štruktúru s betónovým liatím, čím sa zvyšuje stabilita spojenia medzi vonkajšími komponentmi a hlavnou konštrukciou. Zlepšuje schopnosti proti prevráteniu a vibráciám.

    Technické špecifikácie

    Kategória špecifikácie Technické parametre Podrobné ukazovatele Špecifikácia prispôsobenia
    Veľkosť základne Normálna špecifikácia Dĺžka/šírka: 200 × 200 mm ~ 600 × 600 mm; Hrúbka: 8-20 mm 200×200×8mm pre ľahkú sklenenú priečku; 600 × 600 × 20 mm pre ťažkú ​​predstenu
    Vlastná veľkosť Akákoľvek dĺžka a šírka (max ≤ 1000 × 1 000 mm), hrúbka (min ≥ 5 mm) Prispôsobuje sa individuálnym požiadavkám na špeciálne tvarované predsteny
    Tolerancia veľkosti Tolerancia veľkosti obrysu ±0,5 mm (konvenčné), ±0,2 mm (presná trieda) Presná úroveň sa prispôsobí výškovým závesným stenám vyžadujúcim extrémne vysokú presnosť
    Presnosť polohy otvoru Tolerancia stredovej vzdialenosti otvoru ≤±0,2 mm, priemer otvoru ±0,1 mm Zaisťuje presný tupý spoj pomocou skrutiek konzoly závesnej steny
    Vlastnosti materiálu Mainstreamový materiál Uhlíková oceľ: Q235B, Q345B; Nerezová oceľ: 304, 316 Q345B pre ťažké bremená; Nerezová oceľ 316 pre pobrežnú hmlu s vysokým obsahom soli
    Mechanická vlastnosť Sila jadra Pevnosť v ohybe: Q235B ≥ 235MPa, Q345B ≥ 345MPa; Pevnosť v šmyku ≥ 120MPa Zabezpečuje štrukturálnu stabilitu počas prenosu zaťaženia
    Povrchová úprava Antikorózny proces Žiarové zinkovanie (≥80μm), fluorokarbónový nástrek (≥40μm), zrkadlové leštenie Žiarovo pozinkované pre vonkajšiu odolnosť proti korózii; zrkadlový lesk na dekoráciu interiéru
    Technologická požiadavka Proces formovania CNC plazmové rezanie, presné razenie; výška zvaru ≥8 mm, žiadne póry/trhliny Zabezpečuje rovinnosť dosky (≤1 mm/m), zlepšuje priľnavosť k betónu

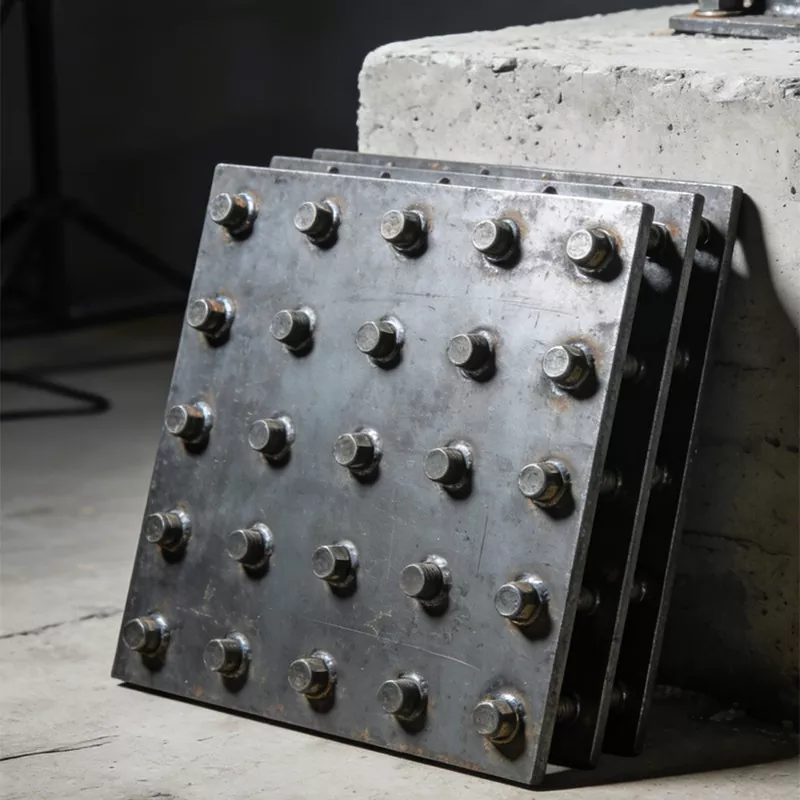

    Embedded steel plate for construction

    Hlavné prednosti: Vysoká presnosť, pevnosť a prispôsobivosť

    Táto vstavaná oceľová doska prísne kontroluje toleranciu veľkosti v rozmedzí ± 0,5 mm a presnosť otvoru pre skrutky ≤ ± 0,2 mm. Presne sa spája szávesné nástenné konzolya ďalšie komponenty. Pri použití prvotriednych materiálov, ako je Q345B a nehrdzavejúca oceľ 304/316, dosahuje pevnosť v ohybe ≥345MPa. Povrch je podrobený profesionálnym úpravám, ako je žiarové zinkovanie, s odolnosťou voči soľnej hmle ≥1000h. Podporujeme úplné prispôsobenie veľkosti, rozloženia otvorov a povrchovej úpravy, aby sme splnili prísne požiadavky projektu B2B.

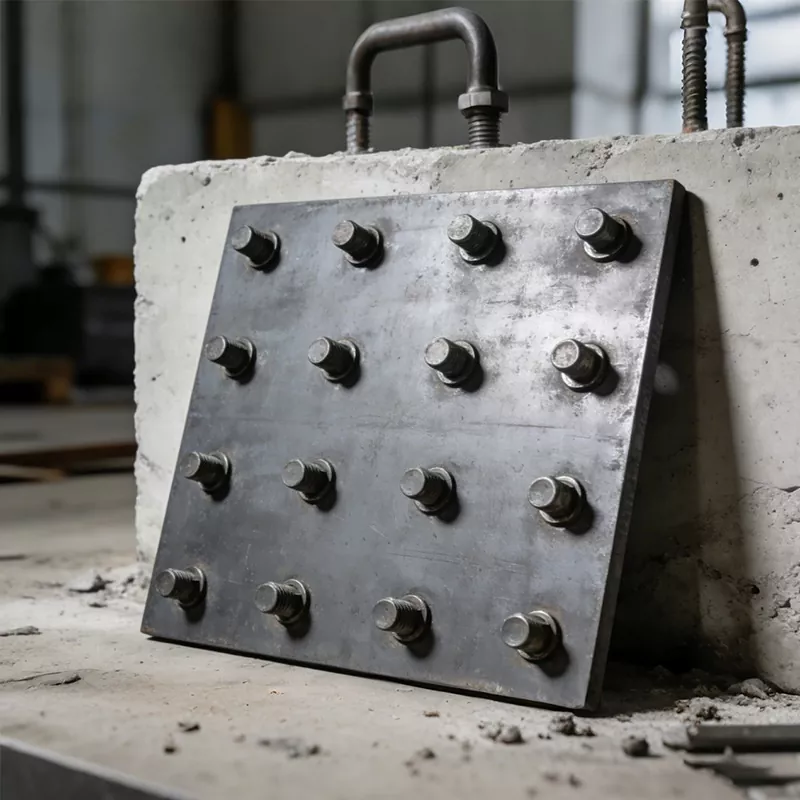

    Custom embedded steel plate

    Aplikačné scenáre a overené prípady

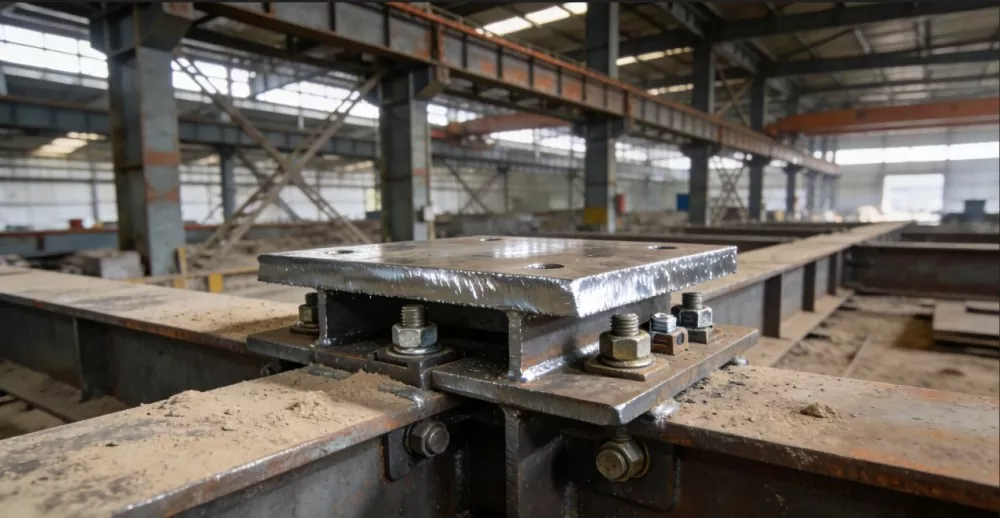

    Projekt závodu na výrobu ťažkých strojov v Tangshan

    Projekt využíval zosilnené vložené oceľové dosky, ktoré stabilne niesli zaťaženie 50-tonového žeriavového nosníka. Materiály a povrchové úpravy boli prispôsobené tak, aby sa prispôsobili vysokej prašnosti a vysokej vlhkosti prostredia zariadenia ťažkého priemyslu a zabezpečili dlhodobú bezpečnosť prevádzky.

    Heavy machinery plant embedded steel plate

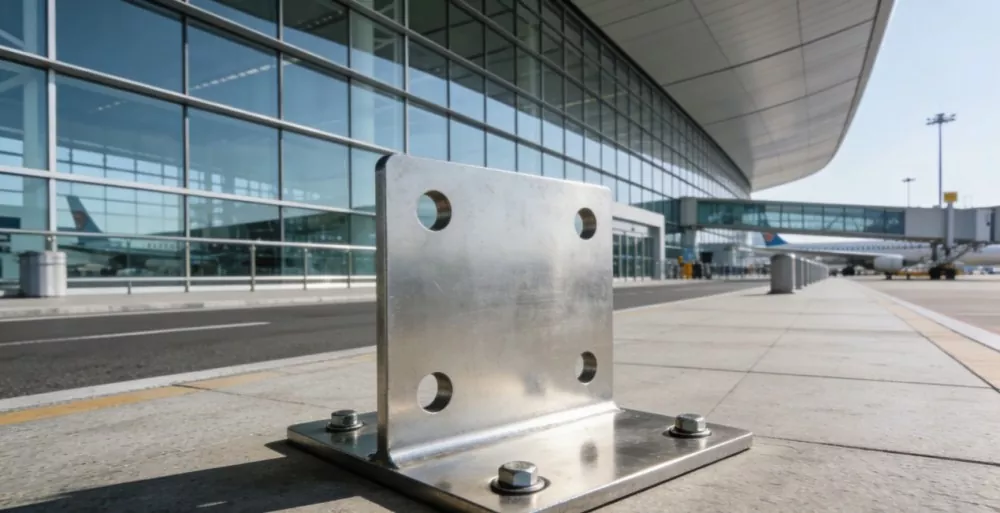

    Medzinárodné letisko Chengdu Tianfu

    Na spojenie predsteny s oceľovou konštrukciou bolo použitých 304 vsadených nerezových platní. Tým sa zaistila rovinnosť obvodovej steny so super rozpätím a zabezpečila sa vynikajúca odolnosť voči poveternostným vplyvom, ktorá spĺňa prísne štandardy kvality veľkýchprojekt dopravného uzla.

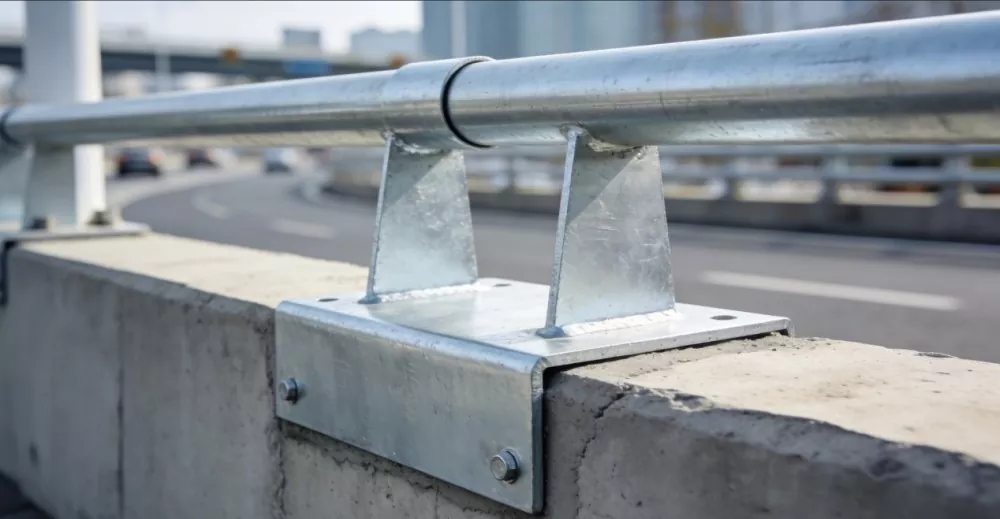

    Nadchod pre chodcov v Hangzhou

    Žiarovo pozinkované vložené platne boli použité pre zvodidlá nadjazdu, čím sa zlepšila účinnosť prenosu zaťaženia. Dosky nevykazovali žiadnu zjavnú koróziu v daždivom prostredí, čím sa výrazne skrátila doba výstavby a zabezpečila sa životnosť mestskej infraštruktúry.

    Naše priemyselné výhody

    Tianjin Shunchen Industrial Co., Ltd., založená v roku 2014, má sídlo v priemyselnej zóne Daqiuzhuang. Ako komplexný podnik priemyselného reťazca integrujeme hĺbkové spracovanie ocele, žiarové zinkovanie, skladovanie a dovoz/vývoz.

    S ročnou výrobnou kapacitou presahujúcou 450 000 ton a výstupnou hodnotou takmer 2 miliardy juanov máme významné výhody v oblasti zabudovaných oceľových plechov. Naša základňa, ktorá sa spolieha na úplnú integráciu priemyselného reťazca, ponúka dostatočnú výrobnú kapacitu, hotové zásoby, rýchlu odozvu dodávok a kontrolovateľné náklady. Ako atovárenský priamy dodávateľ, poskytujeme konkurenčné cenyhromadné objednávkya prispôsobené riešenia. Skontrolujte našeCertifikácia ISO 9001na zabezpečenie kvality.

    Často kladené otázky

    Aký je typický dodací čas pre hromadné objednávky vložených oceľových plechov?

    Pre štandardné špecifikácie na sklade je dodacia lehota zvyčajne 7-15 dní. Pre prispôsobené veľkosti, špecifické materiály (ako je nehrdzavejúca oceľ 316) alebo špeciálne antikorózne úpravy je výrobný cyklus zvyčajne 20-30 dní v závislosti od množstva objednávky. Presný harmonogram dodania poskytneme po potvrdení objednávky.

    Môžete vyrábať dosky na základe vlastných výkresov?

    Áno, absolútne. Podporujeme služby OEM a ODM. Môžete poskytnúť výkresy CAD (DWG, DXF, STEP) alebo fyzické vzorky. Naša technológia CNC rezania a laserového vŕtania zaisťuje, že vaše vlastné rozloženie otvorov a veľkosti dosiek sú splnené s presnosťou tolerancie ≤±0,2 mm.

    Ako zabezpečíte kvalitu zvárania pre aplikácie s vysokým zaťažením?

    Používame pokročilé automatizované zváracie procesy s výškou zvaru ≥8 mm a zabezpečujeme, že neexistujú žiadne póry ani praskliny. Každá šarža prechádza prísnym nedeštruktívnym testovaním (NDT) a zisťovaním chýb. Naša miera kvalifikácie zvarov je stabilne vysoká až 99,9 %, čím efektívne spĺňa vysoké zaťaženie a špeciálne požiadavky priemyselných podnikov.

    Aké povrchové úpravy sa odporúčajú pre vonkajšie a pobrežné projekty?

    Pre všeobecné vonkajšie použitie odporúčame žiarové zinkovanie (hrúbka zinkového povlaku ≥80μm), ktoré poskytuje vynikajúci antikorózny výkon. Pre pobrežné prostredie s vysokou soľnou hmlou dôrazne odporúčame použiť materiál z nehrdzavejúcej ocele 316 v kombinácii s ťažkým zinkovým povlakom alebo špeciálnym fluorokarbónovým nástrekom, aby bola zaistená maximálna životnosť.

    Môžete poskytnúť materiálové certifikáty a správy o skúškach?

    áno. Ku každej zásielke poskytujeme komplexnú dokumentáciu o kvalite, vrátane Mill Test Certificate (MTC), protokolov o testoch mechanických vlastností (pevnosť v ohybe a šmyku) a protokolov o testoch v soľnej hmle. To zabezpečuje hladké colné odbavenie a spĺňa prísne akceptačné požiadavky medzinárodných stavebných projektov.

    Vyžiadajte si cenovú ponuku na vložené oceľové dosky

    Pošlite nám svoje výkresy, požadovanú triedu materiálu, rozmery platní a špecifikácie proti korózii. Náš inžiniersky tím posúdi váš projekt a poskytne konkurencieschopnú cenovú ponuku priamo z výroby.

    Pošlite dopyt
    Odoslať dopyt
    Kontaktné informácie
    Hľadáte cenovo dostupnú, vysokokvalitnú oceľ? Pošlite dopyt spoločnosti Shunchen. Poskytujeme prispôsobené riešenia a nízke ceny do 24 hodín pre vaše hromadné objednávky.
