EN 10210 S355J2H Štvorcový dutý profil

Ako popredný výrobca oceľových profilov s 12-ročnými exportnými skúsenosťami sa ShunChen špecializuje na vysokovýkonné konštrukčné duté profily. Naša výrobná základňa v Tianjine je vybavená viacerými plne automatizovanými výrobnými linkami na tvárnenie za studena, presným zváracím zariadením a laboratóriom na testovanie materiálov na národnej úrovni, ktoré sa zameriava na výskum a vývoj a výrobu štvorcových dutých profilov v súlade s normou EN 10210, vhodných pre konštrukcie oceľových konštrukcií, mostné inžinierstvo, mechanické zariadenia a scenáre podpory opláštenia.

Naše štvorcové duté profily EN 10210 S355J2H, ktoré sa líšia od bežných zváraných štvorcových rúr s nestabilnými materiálovými vlastnosťami, veľkou rozmerovou odchýlkou ​​a nízkou odolnosťou voči nízkym teplotám, používajú predvalky z vysokokvalitnej jemnozrnnej konštrukčnej ocele, prispôsobené pokročilým procesom tvárnenia za studena a vysokofrekvenčnému zváraniu. Striktná viacprechodová predúprava povrchu + presné tvarovanie + online ultrazvukové detekčné procesy sú prijaté tak, aby vytvorili jednotnú a stabilnú konštrukčnú časť. Náš vedúci tím kontroly kvality s dlhoročnými skúsenosťami v odbore vykonáva úplné sledovanie a kontrolu každej šarže produktov, pričom zabezpečuje toleranciu dĺžky strany ≤ ± 0,5 mm, priamosť ≤ 1 mm/m a koeficient pevnosti zvaru ≥ 0,95. Všetky produkty sú v súlade s normami EN, GB, ASTM a JIS a môžu poskytnúť kompletné osvedčenia o skúške mlynov (MTC EN 10204 3.1) a správy o kontrole SGS tretích strán.

Testovanie výkonu v reálnom svete

1. Test odolnosti proti nárazu pri nízkej teplote (Test SGS tretej strany)

Norma: EN 10210-1, EN ISO 148-1 Skúšobné podmienky: -20 ℃ Charpyho rázový vrubový test, 3 paralelné vzorky na dávku

Testovacie vzorky:

· Obyčajná zváraná štvorcová rúrka Q235

· Štandardný štvorcový dutý profil S355JR

· EN 10210 S355J2H štvorcový dutý profil

Kľúčové zistenia:

· Obyčajná štvorcová trubica Q235: Priemerná energia nárazu ≤27J pri izbovej teplote, zjavný krehký lom pri 0 °C, nevhodné pre prostredie s nízkou teplotou

· S355JR štvorcový dutý profil: Stabilný výkon pri izbovej teplote, energia nárazu prudko klesá pod -10 ℃, nemôže spĺňať požiadavky na nízkoteplotnú konštrukciu

· Štvorcový dutý prierez S355J2H: Priemerná energia nárazu ≥27J pri -20℃, morfológia tvárneho lomu, stabilný výkon v scenároch pri nízkych teplotách a vo vysokých nadmorských výškach

2. Inšpekčný test rozmerovej presnosti a priamosti

 Norma: EN 10210-2

Výsledky testu:

· Tolerancia dĺžky strany: ± 0,5 mm (oveľa lepšie ako štandardná požiadavka ± 1,0 mm)

· Tolerancia hrúbky steny: ±0,1 mm

· Rovnosť: ≤ 1 mm na meter, celková priamosť ≤ 0,1 % z celkovej dĺžky

· Kolmosť čelnej plochy: ≤0,3°

Vysoko presné riadenie rozmerov efektívne znižuje pracovné zaťaženie rezania a nastavovania na mieste, zlepšuje efektivitu inštalácie a presnosť konštrukčnej montáže.

3. Test zvárania a mechanických vlastností

Testované v súlade s EN 10210 a príslušnými európskymi normami pre konštrukčnú oceľ, hlavné ukazovatele výkonnosti sú nasledovné:

· Medza klzu: ≥ 355 MPa (pre hrúbku ≤ 16 mm)

· Pevnosť v ťahu: 470~630MPa

· Predĺženie (A5): ≥22 %

· -20℃ Charpyho energia nárazu: ≥27J (pozdĺžne)

· Koeficient pevnosti zvaru: ≥0,95, žiadna trhlina po skúške ohybom 180°

Jemnozrnná oceľová základňa + vysokofrekvenčný presný proces zvárania realizuje dokonalú kombináciu štrukturálnej pevnosti, nízkoteplotnej húževnatosti a spracovateľského výkonu, prispôsobuje sa zváraniu na mieste, ohýbaniu, dierovaniu a iným konštrukčným požiadavkám.

Skutočné používateľské scenáre a overené

PrípadyPrípad 1: Projekt budovy veľkej továrne na oceľové konštrukcie (Northern European Engineering Co., Ltd.) Priemysel: Konštrukcia priemyselných oceľových konštrukcií Problém: Bežné štvorcové oceľové rúry použité v pôvodnom projekte mali slabú odolnosť pri nízkych teplotách a v zimnom nízkoteplotnom prostredí od -15 °C do -20 °C existovali riziká krehkých zlomenín. Rozmerová odchýlka bola veľká, čo spomalilo postup montáže na mieste a zvýšilo náklady na výstavbu. Riešenie: Prijmite ShunChen EN 10210 S355J2H štvorcový dutý profil, špecifikácia 150×150×6mm, s povrchovou úpravou žiarovo zinkovanou pre odolnosť proti korózii. Výsledok: Po 6 rokoch prevádzky v nízkoteplotnom prostredí je konštrukčné napätie stabilné, nedochádza k žiadnemu krehkému lomu alebo deformácii. Vysoká rozmerová presnosť zvyšuje účinnosť inštalácie na mieste o 35% a celková životnosť konštrukcie sa predlžuje na viac ako 30 rokov. Ročný objem obstarávania dosahuje 1800 ton a obe strany udržiavajú dlhodobé vzťahy spolupráce.

Prípad 2: Projekt podpory závesovej steny v mestskom komplexe (domáca stavebná inžinierska skupina)

Priemysel: Inžinierstvo opláštenia komerčných budov Problém: Nosný systém opláštenia má vysoké požiadavky na priamosť, rozmerovú presnosť a rovinnosť povrchu oceľových profilov. Bežné výrobky majú veľkú odchýlku priamosti a nerovný povrch, čo ovplyvňuje presnosť inštalácie a celkový estetický efekt predsteny. Riešenie: Vyberte vysoko presný štvorcový dutý profil EN 10210 S355J2H, prísne kontrolujte priamosť a kolmosť čelnej plochy a prispôsobte povrch pozinkovaný + práškové lakovanie. Výsledok: Nosné komponenty sú nainštalované presne, celkové namáhanie závesovej steny je rovnomerné a vzhľadový efekt spĺňa požiadavky na dizajn. Prešlo to kolaudáciou stavebnej strany naraz. Po 5 rokoch používania má produkt stabilný výkon a stal sa určeným oceľovým profilom pre následné projekty závesných stien skupiny.

Prípad 3: Projekt výroby rámov veľkých mechanických zariadení (East China Machinery Manufacturing Co., Ltd.) Priemysel: Výroba mechanických zariadení Problém: Bežné štvorcové rúry majú nestabilné mechanické vlastnosti a pri spracovaní rámov zariadení sa ľahko vyskytuje deformácia zváraním. Hotový výrobok má nízku kvalifikáciu a nemôže spĺňať požiadavky na nosnosť ťažkých zariadení. Riešenie: Použite štvorcový dutý profil EN 10210 S355J2H s jednotnými materiálovými vlastnosťami a dobrým zváracím výkonom, prispôsobeným podľa špecifikácií veľkosti rámu zariadenia. Výsledok: Zváracia deformácia produktu počas spracovania je malá, nosnosť rámu spĺňa konštrukčné požiadavky a miera odmietnutia hotových výrobkov klesá z 5,8% na 0,9%. Účinne pomáha spoločnosti zlepšovať kvalitu výrobkov a rozširovať trhový podiel ťažkých zariadení.

Autentické recenzie zákazníkov

"V nízkoteplotnom prostredí severnej Európy je základom indexu húževnatosť konštrukčnej ocele pri nízkych teplotách. Vaše štvorcové duté profily EN 10210 S355J2H majú stabilný výkon a spoľahlivú kvalitu, ktorá plne spĺňa naše štandardy pre inžinierske konštrukcie a je naším preferovaným dodávateľom pre spoluprácu." —— Hans Mueller, projektový manažér, Northern European Engineering Co., Ltd.

"Používame štvorcové duté profily pre nosné systémy závesových stien. Vaše výrobky majú vysokú rozmerovú presnosť a dobrú priamosť, čo výrazne zlepšuje našu efektivitu inštalácie na mieste. Technický tím môže tiež poskytnúť prispôsobené riešenia povrchovej úpravy podľa požiadaviek projektu, veľmi profesionálne." —— Li Ming, riaditeľ obstarávania, Domestic Construction Engineering Group

"Stabilné mechanické vlastnosti a dobrý zvárací výkon sú kľúčom k mechanickej výrobe rámu. Vaše štvorcové rúry S355J2H majú jednotný materiál a malú deformáciu pri zváraní, čo efektívne znižuje straty pri spracovaní. Po mnoho rokov sme udržiavali stabilnú spoluprácu." —— Zhang Wei, vedúci výroby, East China Machinery Manufacturing Co., Ltd. Overené parametre produktu

(1) Všeobecné normy vykonávania

(2) Základné technické parametre

(3) Chemické zloženie (hmotn. %, S355J2H)

(4) Mechanické vlastnosti (S355J2H, t≤16 mm)

Hlavné výhody

1. Súlad so štandardom a spoľahlivý výkon: Všetky produkty sú vyrábané v prísnom súlade s európskou normou EN 10210 a mechanické vlastnosti a rozmerová presnosť prešli overeným testovaním tretích strán, pričom kompletné správy o testoch sú k dispozícii na vyžiadanie.

2. Vynikajúca húževnatosť pri nízkych teplotách: Trieda S355J2H zaručuje stabilnú energiu nárazu nad 27 J pri -20 ℃, účinne zabraňuje riziku krehkých zlomenín a je vhodná pre nízkoteplotné prostredie v oblastiach s vysokou zemepisnou šírkou a projekty s vysokou nadmorskou výškou.

3. Vysoko presné rozmerové riadenie: Plnoprocesové automatické monitorovanie veľkosti a priamosti s toleranciou oveľa lepšou ako štandardné požiadavky, čím sa znižuje pracovné zaťaženie pri nastavovaní na mieste a zlepšuje sa efektivita inštalácie a spracovania.

4. Silná prispôsobivosť spracovania: Jednotná štruktúra materiálu, vynikajúci výkon pri zváraní a ohýbaní, malá deformácia počas spracovania, vhodná na rezanie, dierovanie, zváranie a iné hlboké spracovanie v rôznych scenároch.

5. Kompletné možnosti povrchovej úpravy: Podporujte žiarové zinkovanie, práškové lakovanie, lakovanie a iné antikorózne úpravy, ktoré môžu výrazne predĺžiť životnosť produktov vo vonkajšom a korozívnom prostredí.

Vhodné pre

· Priemysel oceľových konštrukcií: Rámy továrenských budov, oceľové konštrukcie štadiónov, skladové regály, ľahké oceľové domy, mostné nosné konštrukcie

· Konštrukcia a opona: Stavebné nosné kýly opláštenia, rámy sklenených opláštenia, dekoratívne nosné konštrukcie vonkajších stien

· Výroba strojov: Rámy zariadení, mechanické podpery, komponenty poľnohospodárskych strojov, konštrukcie zdvíhacích zariadení

· Dopravný priemysel: Kontajnerové rámy, konštrukcie karosérií nákladných vozidiel, podpery zábradlia, konštrukcie signálnych stĺpov

· Ostatné odvetvia: Solárne nosné konštrukcie, veže na prenos energie, podpery potrubí, rámy reklamných tabúľ

Prečo si vybrať Tianjin ShunChen

Hľadáte cenovo výhodného a kvalitného dodávateľa štvorcových dutých profilov EN 10210 S355J2H pre projekty výroby oceľových konštrukcií, závesov a strojov? Máme 12 rokov skúseností s exportom ako profesionálny výrobca konštrukčných dutých profilov.

Držíme veľké zásoby konvenčných špecifikácií po celý rok s podporou dodania do 3-7 dní. Náš profesionálny technický tím poskytuje komplexné riešenia vrátane výberu materiálu, prispôsobenia špecifikácií a optimalizácie procesov podľa vašich scenárov použitia. Priamy predaj v továrni eliminuje medzičlánky s konkurenčnými cenami a stabilnou kvalitou produktov. Kontaktujte ShunChen teraz a získajte bezplatné vzorky a podrobné cenové ponuky!

Galéria skutočných produktov a zásielok

Úplná kontrola výroby a kvality

automatická výrobná linka na tvárnenie za studena Vysokofrekvenčné presné zváracie zariadenia Online systém testovania rozmerov (100% on-line detekcia) Univerzálny stroj na testovanie materiálov a zariadenia na testovanie nárazom pri nízkej teplote

Zobrazenie produktu

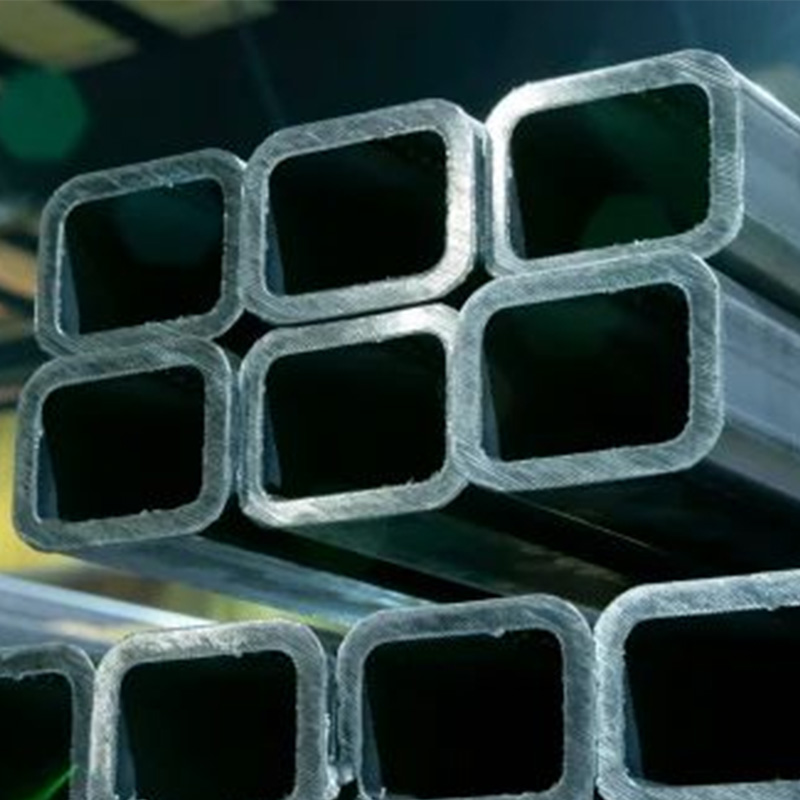

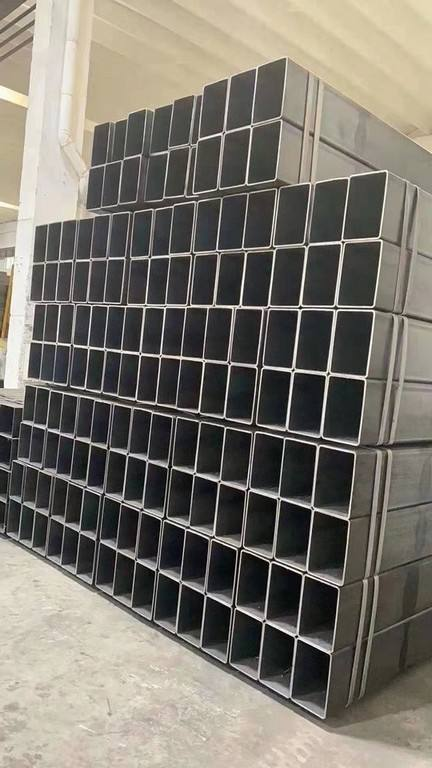

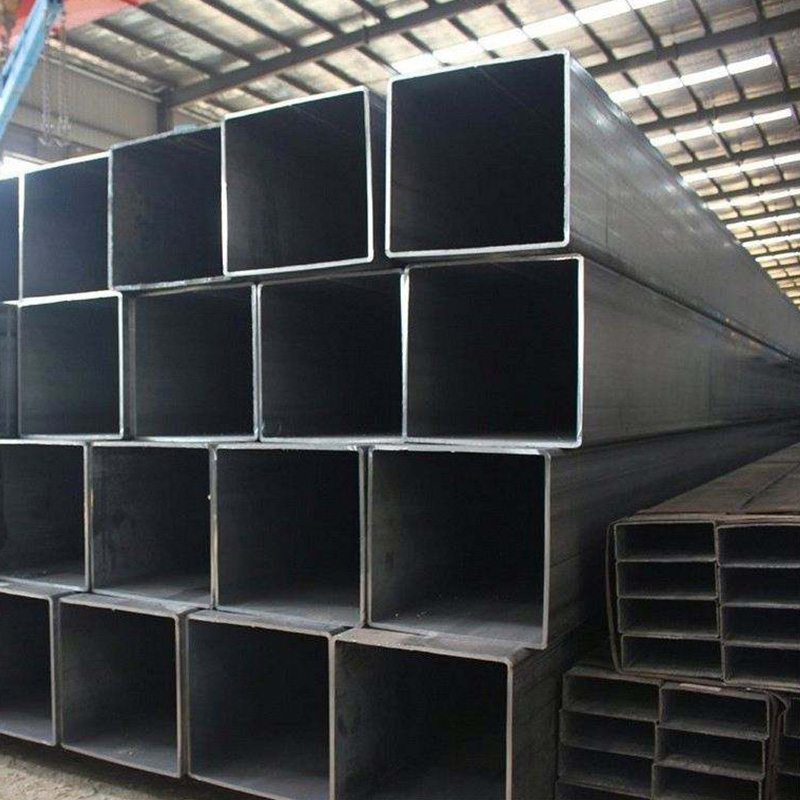

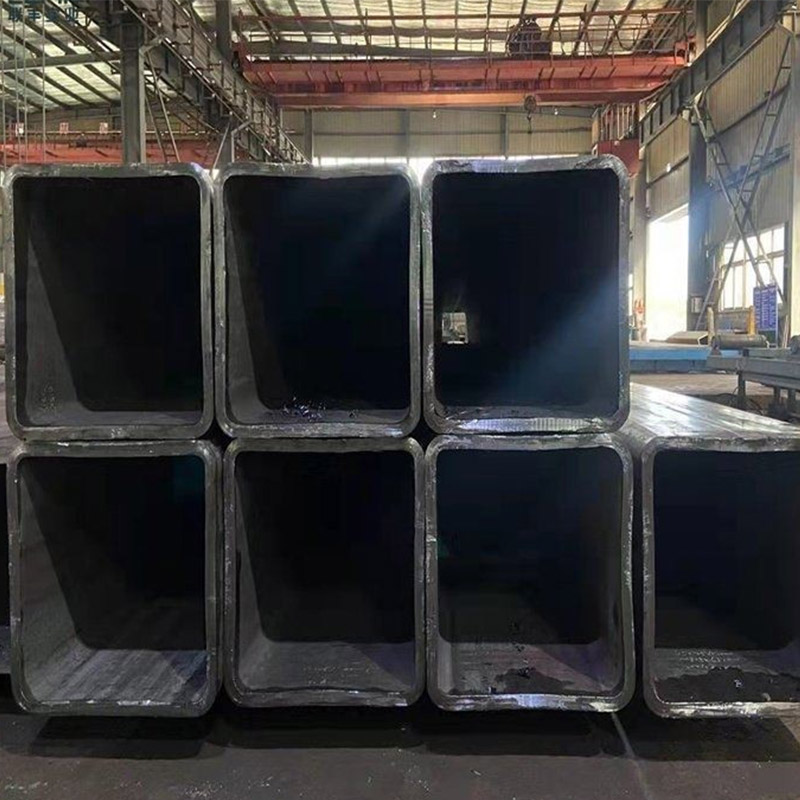

Čierna povrchová úprava EN 10210 S355J2H štvorcový dutý profil Žiarovo pozinkovaný štvorcový dutý profil Zákazkový práškový nástrek obdĺžnikový dutý profil Štrukturálna štvorcová trubka s veľkou hrúbkou

Zásielka a balenie

Štandardné exportné balenie: Vodotesná fólia + oceľová páska + ochrana drevenej palety Podporuje sa vlastné balenie s logom Štandard nakladania kontajnerov: 20ft kontajner ≈25 ton; 40ft kontajner ≈28 ton (hromadne) / 25 ton (paleta) Kompletné prepravné dokumenty: Nákladný list, obchodná faktúra, MTC EN 10204 3.1, správa o kontrole tretej strany

Scenáre zákazníckych aplikácií

Oceľová konštrukcia továrenského stavebného rámového projektu Projekt podpory opláštenia komerčnej budovy Projekt výroby rámu mechanického zariadenia Projekt mostného a dopravného zariadenia
