Špirálová rúrka s veľkým priemerom

Špirálové rúry s veľkým priemerom Shunchen sa vyrábajú v prísnom súlade s domácimi a medzinárodnými normami, ako sú GB/T9711 a API 5L, s komplexnou kontrolou kvality a technickou podporou na zabezpečenie stabilného a spoľahlivého výkonu.

V priebehu rokov si Shunchen získal dôveru mnohých inžinierskych klientov prostredníctvom konzistentnej kvality produktov, flexibilného prispôsobenia špecifikácií a efektívneho logistického systému. Či už hľadáte obstaranie špirálových rúr s veľkým priemerom, pýtate sa na ceny špirálovo zváraných rúr alebo nájdete spoľahlivého dodávateľa oceľových rúr alebo výrobcu inžinierskych rúr, Shunchen poskytuje komplexnú službu od výberu produktu a zákazkovej výroby až po dodanie, čím pomáha vašim projektom fungovať efektívne, bezpečne a spoľahlivo.

Definícia produktu

Špirálová rúrka s veľkým priemerom (tiež známa ako špirálová zváraná rúrka s veľkým priemerom) je typ oceľovej rúrky so špirálovým švom, ktorá je vyrobená z vysoko kvalitných pásových oceľových plechov valcovaných za tepla ako základnej suroviny. Vytvaruje sa extrúziou za studena pri izbovej teplote a následne sa zvarí pomocou automatického procesu dvojdrôtového obojstranného zvárania pod tavivom. Štandardnou definíciou jadra je vonkajší priemer ≥ 711 mm (zodpovedajúci menovitému priemeru DN700 a viac). Môže byť prispôsobený na vonkajší priemer až do 3620 mm alebo ešte väčšie špecifikácie podľa technických požiadaviek. Ide o kompozitný typ oceľového výrobku, ktorý kombinuje nosné a dopravné schopnosti. Jeho hlavnou funkciou je dosahovať vysoko stabilnú prepravu veľkých objemov tekutín (ako je voda, ropa, plyn, splašky atď.) na dlhé vzdialenosti a môže slúžiť aj ako konštrukčný podporný komponent pre veľké projekty, prispôsobujúci sa zložitým pracovným podmienkam a drsnému prostrediu. Vďaka svojmu jedinečnému dizajnu špirálovej štruktúry vypĺňa priemyslovú medzeru v efektívnej výrobe a stabilnej aplikácii materiálov rúr s veľkým priemerom a je široko používaný v rôznych infraštruktúrnych a priemyselných scenároch.

Zjednodušene povedané, špirálová rúrka s veľkým priemerom je „veľká tepna na prepravu vo veľkých projektoch + štrukturálna nosná konštrukcia“ – dokáže efektívne prepravovať rôzne médiá, uspokojiť dopyt po preprave veľkých prietokov a odolávať vysokému tlaku, veľkému zaťaženiu a zložitým geologickým vplyvom. Je vhodný pre rôzne zložité stavebné prostredia, ako sú hory, pobrežia a púšte. Je to hlavný základný potrubný materiál spájajúci energiu, ochranu vody, komunálnu a infraštruktúru.

Hlavné predajné miesta

Špirálová rúrka s veľkým priemerom má vynikajúce hlavné výhody vrátane bezpečnosti, flexibility, hospodárnosti, pohodlia a poddajnosti: jej zvarové švy sú rovnomerne rozložené pozdĺž špirálovej línie a napätie je rovnomerne rozptýlené. Je spárovaný s vysokokvalitnými oceľovými substrátmi, ako sú Q235B a X80, ako aj s antikoróznymi úpravami, ako sú 3PE a FBE. Je schopný odolať tlaku a konštrukcii, má vysokú bezpečnosť a môže trvať viac ako 30 rokov. Je vhodný pre drsné pracovné podmienky, ako je vysoký tlak, veľké zaťaženie a silná korózia. Špecifikácie sú rozsiahle, v rozsahu od 711 mm do 3620 mm vo vonkajšom priemere, 6 mm až 60 mm v hrúbke steny a 6 m až 18 m v dĺžke jednej rúry, ktorú možno flexibilne prispôsobiť. Môže byť prispôsobený špecifickým materiálom a procesom založeným na inžinierskych médiách, tlakových triedach a konštrukčnom prostredí s mimoriadne silnou prispôsobivosťou. Prijíma kontinuálnu výrobu valcovaním a technológiou automatického zvárania pod tavivom, čím dosahuje vysokú efektivitu výroby. V porovnaní s bezšvíkovými oceľovými rúrami rovnakého priemeru je cena znížená o 20% - 30% a inštalácia je pohodlná, čo výrazne znižuje celkové náklady na projekt. Materiál potrubia má vynikajúcu húževnatosť, ktorá umožňuje ohýbanie za studena, aby sa prispôsobilo zložitým terénom, ako sú hory a pobrežia. Štandardizované zváracie rozhrania majú dobrý tesniaci výkon, vysokú konštrukčnú účinnosť a nízku náročnosť. Celý výrobný proces sa riadi národnými a medzinárodnými normami ako GB/T9711 a API 5L. Od surovín až po hotové výrobky je implementovaná úplná procesná kontrola, viaceré testy zaisťujú zhodu kvality a môžu byť poskytnuté kompletné kvalifikačné certifikáty a správy o skúškach, ktoré plne spĺňajú potreby rôznych kľúčových projektov.

Technické špecifikácie

Jadro sa riadi normami GB/T9711-2017 „Oceľové rúry na prepravu potrubím pre ropný a plynárenský priemysel“, GB/T 3091-2015 „Zvárané oceľové rúry pre nízkotlakový prenos tekutín“, API 5L, SY/T5037 atď. Bežné špecifikácie je možné prispôsobiť podľa potreby a špeciálne špecifikácie

1. Špecifikácie veľkosti jadra

2. Špecifikácie materiálu

3. Hodnotenie tlaku

Výpočet tlaku sa riadi normou GB50251 a používa Barlowov vzorec: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Medzi nimi:

P —— Návrhový tlak

D —— Vonkajší priemer potrubia

S —— Medza klzu materiálu

E —— Koeficient zvárania (pre špirálovo zvárané rúry je to 0,9)

Oblasti použitia a prípady

Špirálové rúrky s veľkým priemerom s ich výhodami odolnosti, flexibilnými špecifikáciami a vysokou nákladovou efektívnosťou sa široko používajú v piatich kľúčových oblastiach vrátane prenosu energie, projektov na ochranu vody, komunálnej výstavby, projektov infraštruktúry a priemyselnej výroby. Sú vhodné pre rôzne kľúčové projekty a zložité scenáre. Nasleduje podrobné predstavenie polí a skutočných prípadov spolu s vysvetleniami scenárov:

Hlavné oblasti aplikácie

1. Pole prenosu energie (základný scenár aplikácie)

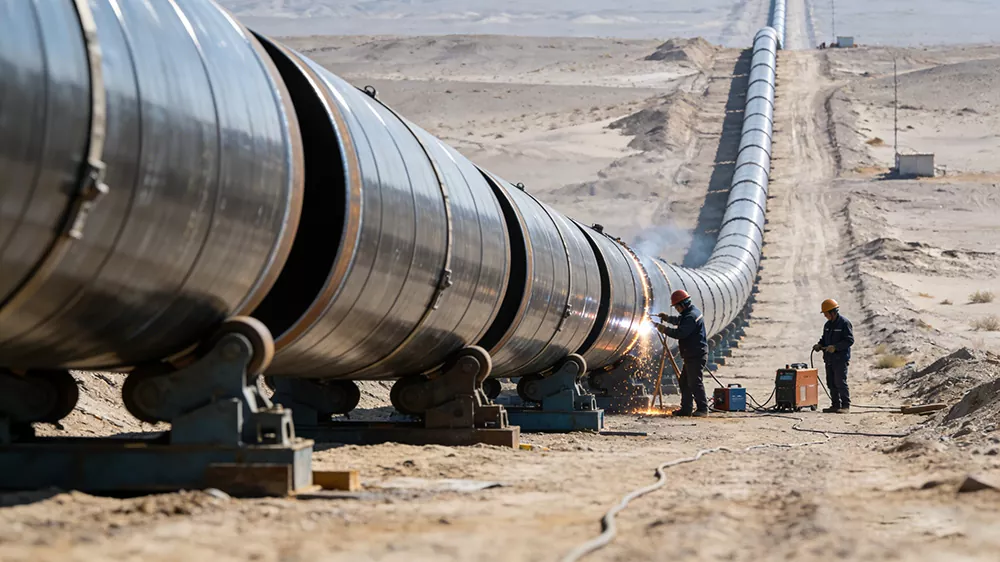

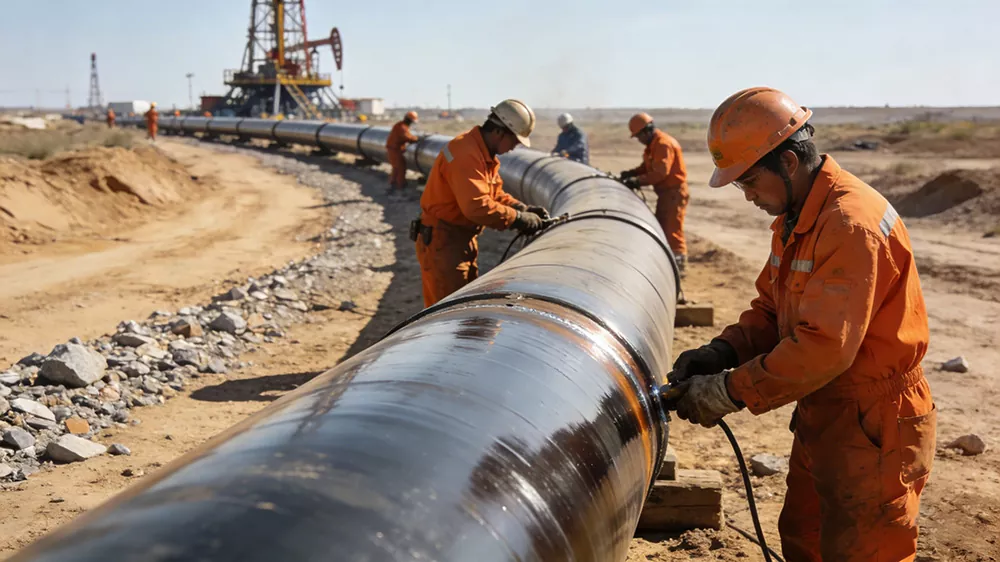

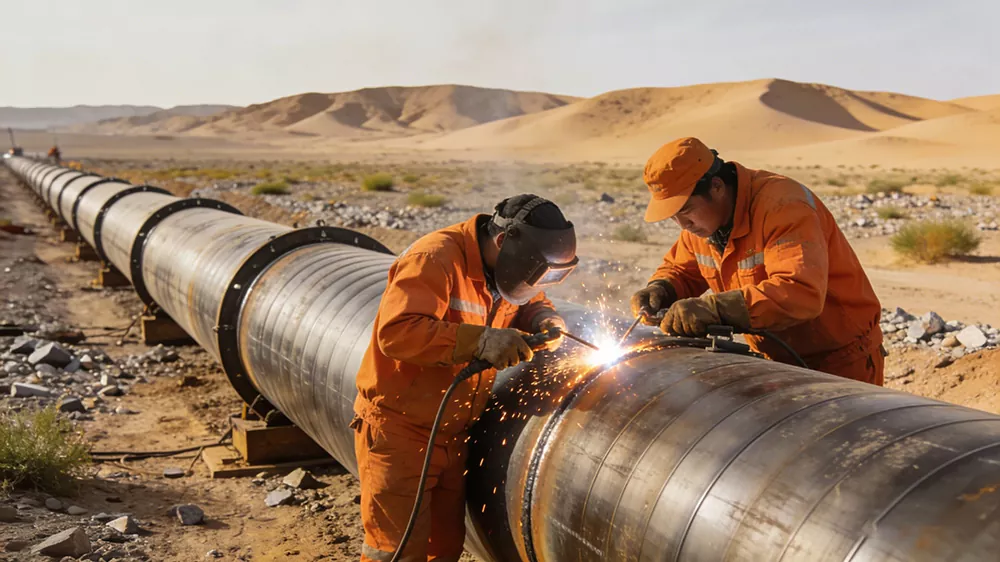

Kompatibilné médiá: Surová ropa, zemný plyn, rafinovaná ropa, uhoľný metán, para atď. Základnou požiadavkou je vysokotlaková preprava na dlhé vzdialenosti a bez únikov. Je vhodný pre zložité terény, ako sú púšte, náhorné plošiny a hory. Dokáže odolávať extrémnym teplotným rozdielom a vplyvom geologického osídlenia. Je to „hlavná tepna“ prenosu energie a má široké využitie pri stavbe diaľkových potrubí. Môže efektívne zlepšiť efektivitu prepravy, znížiť energetické straty, znížiť celkové náklady na projekt, predĺžiť životnosť a znížiť investície do údržby. Popis scény: Na stavenisku diaľkového plynovodu na zemný plyn v púšti Gobi sú úhľadne rozložené rady špirálových rúr s veľkým priemerom a pracovníci vykonávajú zváracie a spojovacie operácie; Na mieste kladenia potrubia pre ropu z ropného poľa využíva povrch rúrových materiálov špičkovú antikoróznu technológiu, ktorá je vhodná pre zložité korozívne prostredie ropného poľa, čím sa zabezpečuje, že ropa sa prepravuje bez úniku.

2. Oblasť inžinierstva ochrany vôd

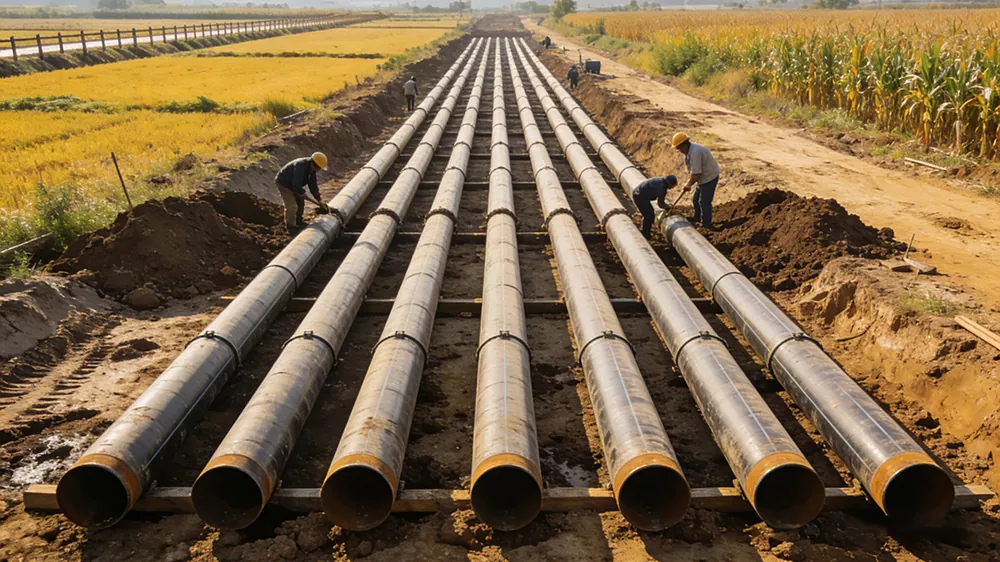

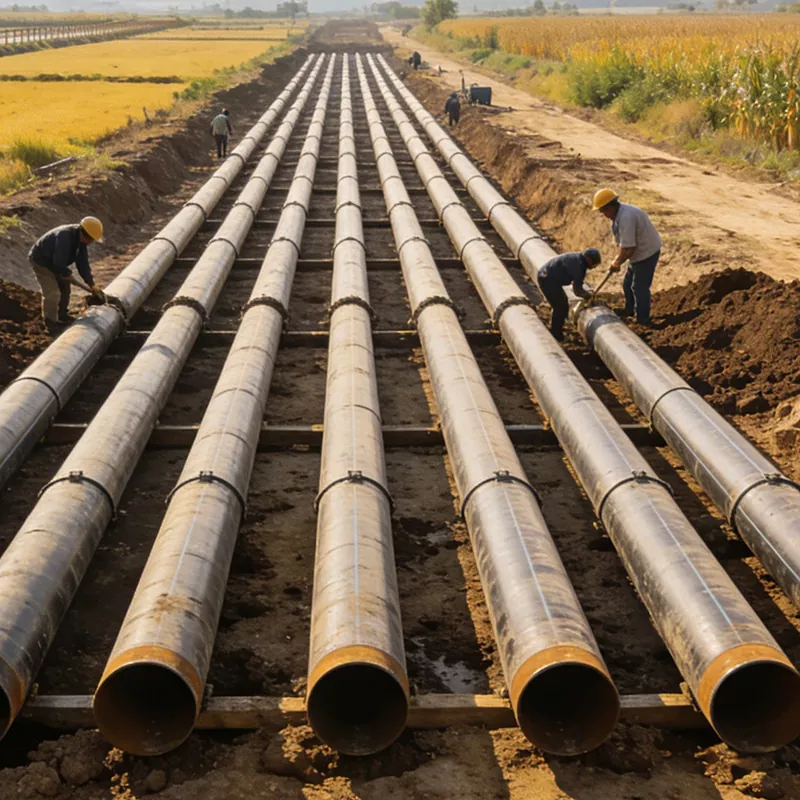

Použiteľné scenáre: Rozsiahle projekty na odvádzanie vody, projekty prenosu vody, projekty protipovodňovej ochrany a odvodňovania, hlavné potrubia na zavlažovanie poľnohospodárskej pôdy, projekty zásobovania vodou pitnou vodou, projekty zásobovania ostrovnou vodou atď. Hlavnými požiadavkami sú vysoká prietoková kapacita, odolnosť proti korózii a odolnosť voči tlaku vody. Môžu byť prispôsobené zložitému prostrediu, ako sú korytá riek, pôdy ovplyvnené soľou atď. Môžu účinne odolávať vodnej erózii a geologickým poklesom, pričom zabezpečujú stabilný prenos vodných zdrojov a zaručujú bezpečnú prevádzku projektov na ochranu vôd. Hrajú dôležitú podpornú úlohu v kľúčových národných projektoch ochrany vody. Popis scény: Na stavenisku projektu Jinghai Water Diversion Project sa na pokládku hlavného potrubia používajú špirálové rúry s veľkým priemerom. Rúry prechádzajú riekami alebo poľnohospodárskou pôdou a pracovníci vykonávajú tesniace ošetrenie rozhrania. Na mieste projektu zásobovania ostrovnou vodou sa používajú špirálové rúry s veľkým priemerom s antikoróznou technológiou 3PE, aby odolali erózii morskou vodou a dosiahli prepojenie vodných zdrojov medzi ostrovom a pevninou.

Typický prípad

Prípad 1: Projekt vedľajšej trasy prenosu plynu zo západu na východ (v oblasti prepravy energie)

Požiadavky projektu: Je potrebné položiť diaľkový vysokotlakový plynovod vhodný pre zložité terény, ako sú púšte a hory. Materiál potrubia musí mať stupeň odolnosti voči tlaku ≥ 6,3 MPa, musí byť odolný voči geologickému poklesu a korózii a musí sa dať rýchlo dodávať v dávkach, aby sa zabezpečilo, že potrubie bude dlhodobo fungovať bez úniku.

Použitie produktu: Bola zvolená veľkopriemerová špirálová rúrka z ocele X80 s vonkajším priemerom 1220 mm a hrúbkou steny 22 mm. Bol prijatý antikorózny proces 3PE + technológia katódovej ochrany. Celkovo bolo dodaných viac ako 8 000 ton, pokrývajúcich dĺžku potrubia viac ako 120 kilometrov, spĺňajúce požiadavky vysokotlakovej dopravy a zvary prešli duálnym nedeštruktívnym testovaním ultrazvukom a röntgenom so 100% kvalifikáciou. Scéna：

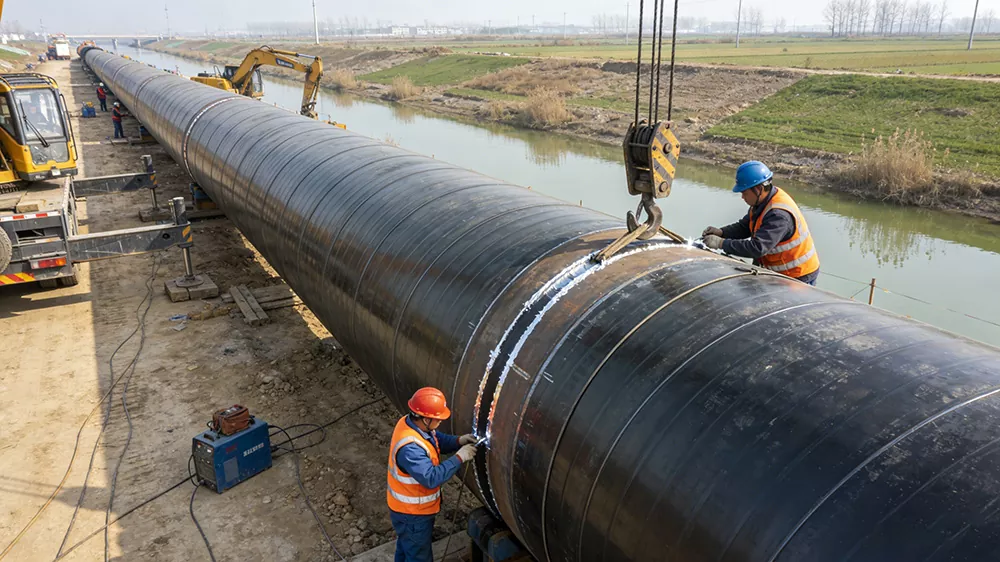

Prípad 2: Projekt hlavného potrubia projektu odklonu vody Jing-Huai (v oblasti inžinierstva na ochranu vody)

Požiadavky projektu: Na dosiahnutie rozsiahlej prepravy čistej vody je potrebné veľké potrubie na odvádzanie vody, ktoré je vhodné na prekročenie rieky a scenáre kladenia poľnohospodárskej pôdy. Materiál potrubia musí byť netoxický, odolný voči korózii, mať veľký priemer, s menovitým priemerom DN2000. Na zníženie počtu rozhraní a zlepšenie efektivity konštrukcie sú potrebné prispôsobené 18 m štandardné rúrkové materiály.

Použitie produktu: Výber materiálu Q345B pre špirálové rúry s veľkým priemerom, s vonkajším priemerom 2020 mm a hrúbkou steny 18 mm. Antikorózny proces kvality pitnej vody IPN8710 je prijatý tak, aby sa zabránilo sekundárnemu znečisteniu pitnej vody. K dispozícii sú prispôsobené 18 m štandardné rúrkové materiály v celkovej hmotnosti viac ako 5 000 ton na položenie hlavného potrubia cez rieky a v poľnohospodárskej krajine.

Balenie a doprava

1. Normy balenia (vhodné pre charakteristiky s veľkým priemerom a vysokou hmotnosťou, berúc do úvahy ochranu a pohodlie)

2. Špecifikácie dodávky (berúc do úvahy efektívnosť, bezpečnosť a náklady a prispôsobené prepravným charakteristikám rúr s veľkým priemerom)

(1) Spôsob dopravy

（2）Požiadavky na načítanie

Pred naložením skontrolujte neporušenosť obalu potrubia a stav antikorózneho náteru. Po potvrdení, že nie sú poškodené, nadvihnite rúry plynulo na prepravný nosič. Na fixáciu použite oceľové laná a gumené podložky. Vyhnite sa navíjaniu oceľových lán cez antikorózny náter (na izoláciu použite gumené podložky). Je to preto, aby sa zabránilo poškodeniu antikorózneho povlaku počas zdvíhania a prepravy a aby sa zabránilo deformácii rúr v dôsledku stláčania. Umiestnite potrubia úhľadne. Zoskupte potrubia rovnakej špecifikácie. Usporiadajte ich podľa dĺžky a hrúbky a umiestnite ich oddelene, aby ste predišli poškodeniu spôsobenému kolíznym zaťažením. Uistite sa, že koncové zátky sú bezpečne utesnené, aby sa zabránilo vniknutiu cudzích predmetov do potrubia.

（3）Dodávkový cyklus a dodávka

（4）Zabezpečenie dopravy a popredajný servis

Počas procesu prepravy sa vykonáva sledovanie v reálnom čase a miesto prepravy a stav rúr sú poskytované v reálnom čase, aby sa predišlo oneskoreniam pri preprave alebo poškodeniu rúr. V prípade poškodenia obalu, poškriabania potrubia, deformácie atď. počas prepravy, okamžite zabezpečíme opätovné doručenie alebo opravu na mieste, aby sme zabezpečili, že to neovplyvní postup výstavby zákazníkov. Pre diaľkovú a komplexnú prepravu v podmienkach cestnej premávky bude zakúpené dostatočné poistenie prepravy nákladu, ktoré komplexne ochráni práva a záujmy zákazníka.

Odovzdanie a popredajný servis: Po dokončení odovzdania budú poskytnuté profesionálne návrhy na skladovanie rúr (ako napríklad vyhýbanie sa dlhodobému vystaveniu slnku a dažďu na čerstvom vzduchu, antikorózne rúry zamedzujúce poškriabaniu ostrými predmetmi, zdvihnutie dna na uskladnenie, aby sa zabránilo kontaktu hrdze so zemou, atď.), a ak sa neskôr vyskytnú nejaké otázky súvisiace s inštaláciou alebo testovaním, technici sa dohodnú, aby sa rýchlo pripojili a odpovedali.

Výhody výberu Shunchen

Má silnú tlakovú odolnosť s rovnomerným rozložením napätia v špirálovom zvarovom šve, vynikajúcu odolnosť proti deformácii a usadzovaniu. Je vhodný pre vysokotlakovú diaľkovú dopravu a zložité podzemné prostredie. Špecifikácie sú úplné a priemer potrubia a hrúbka steny môžu byť prispôsobené podľa potreby tak, aby vyhovovali požiadavkám projektov s veľkým priemerom. Kvalita zvárania je stabilná pri použití obojstranného zvárania pod tavivom, s hustými zvarmi a dobrým tesniacim výkonom. Celý proces je garantovaný nedeštruktívnym testovaním na zabezpečenie kvality. Efektivita výroby je vysoká, materiál je pevný a má vyšší pomer ceny a výkonu v porovnaní s bezšvíkovými rúrami a rúrkami s rovným švom rovnakého priemeru. Môže byť spárovaný s rôznymi antikoróznymi úpravami, ako je 3PE a epoxid, vhodný pre scenáre, ako je ropný a plynárenský, komunálny a chemický priemysel, s dlhou životnosťou. Servisný systém je kompletný, od návrhu schémy, prispôsobenia výroby až po distribúciu logistiky, technickú podporu na mieste, sleduje celý proces a popredajná reakcia je včasná a poskytuje spoľahlivé záruky stabilnej prevádzky projektu.

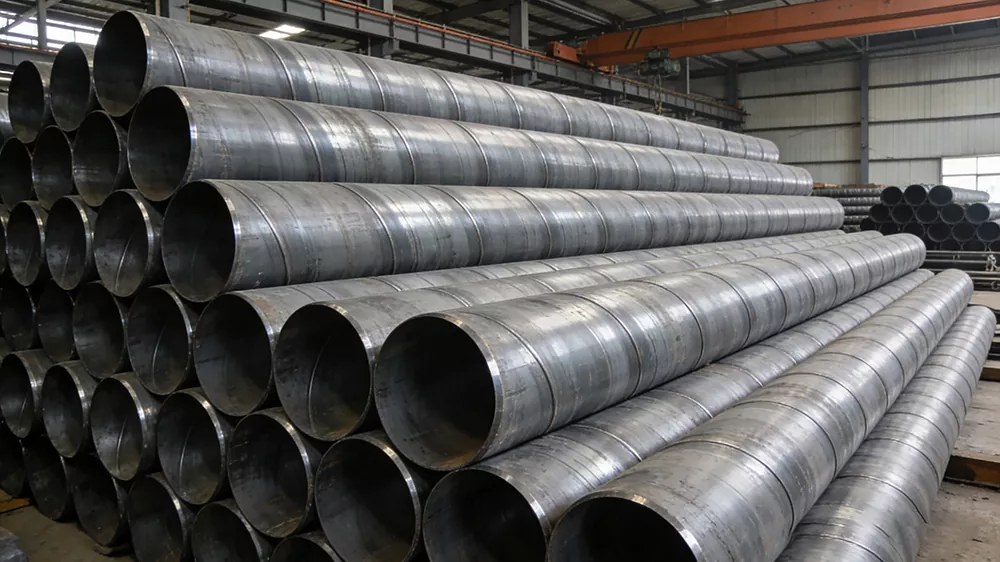

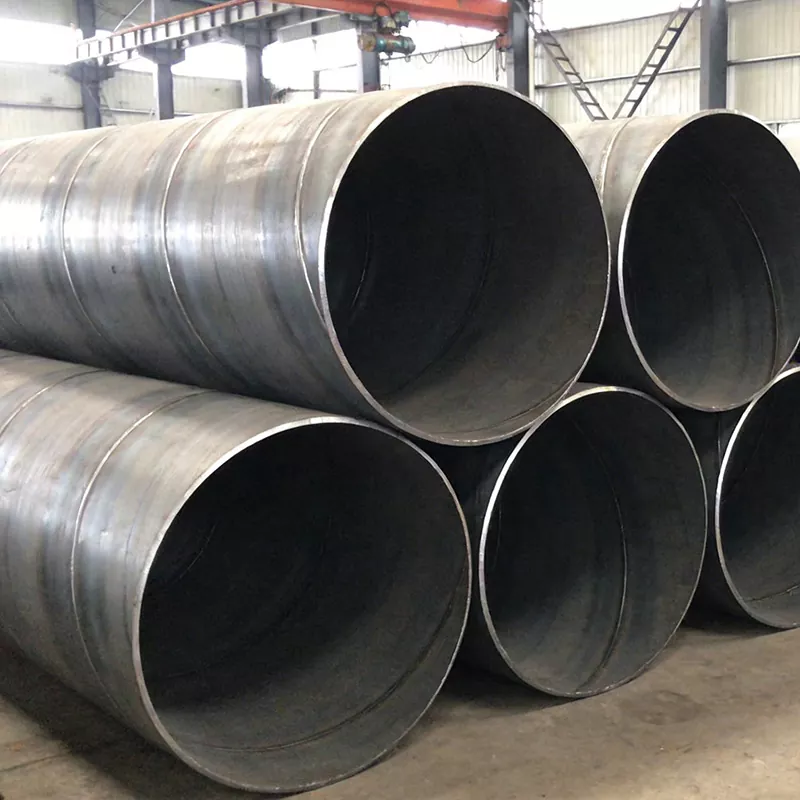

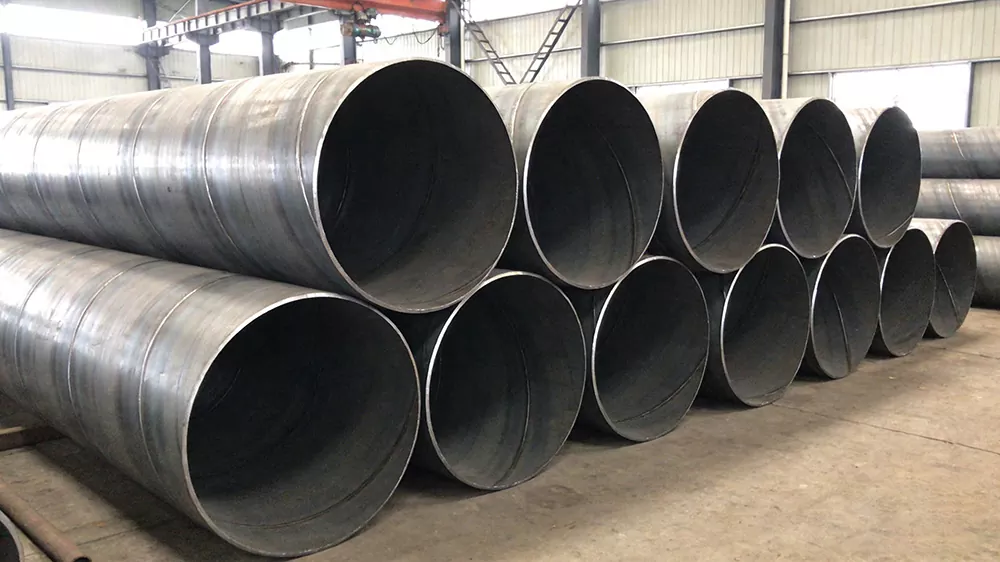

Ilustrácia produktu:
