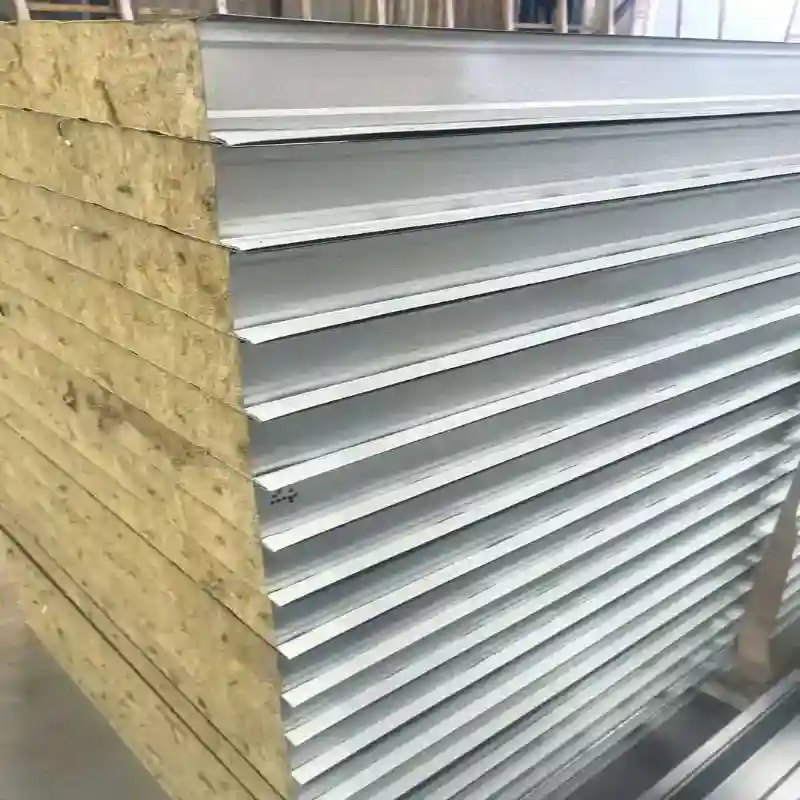

Kovový kompozitný strešný panel

Kovový kompozitný strešný panel Shunchen ponúka integrované strešné riešenie pre priemyselné závody, sklady, chladiarne a komerčné budovy. Vďaka nepretržitej laminácii odolných kovových plášťov a izolovaných jadier (50–200 mm) eliminuje ďalšie vrstvy na mieste a zároveň maximalizuje energetickú účinnosť. S podporou skupinovej kapacity 450 000 ton poskytuje úplné vlastné špecifikácie a rýchle dodanie.

Kľúčové vlastnosti

Integrovaná tepelná izolácia

Izolované jadro je uzavreté medzi plechmi a vytvára súvislú tepelnú bariéru cez strechu. PU a PIR jadrá sú vhodné najmä do budov, kde je dôležité obmedziť prestup tepla strechou.

Požadovanú hrúbku kovového kompozitného strešného panelu je možné zvoliť podľa cieľa izolácie projektu a miestnych klimatických podmienok namiesto použitia jednej pevnej hrúbky pre každú budovu.

Kovový povrch odolný voči poveternostným vplyvom

Vonkajšia kovová vrstva poskytuje prvú bariéru proti dažďu, slnečnému žiareniu, vetru a atmosférickej expozícii. Zvolený náterový systém dodáva ochranu oceľovému alebo hliníkovému podkladu a určuje aj viditeľnú povrchovú úpravu strechy.

Pre projekty vo vlhkom, pobrežnom alebo chemicky exponovanom prostredí by sa špecifikácia podkladu a náteru mala zvoliť podľa očakávaných podmienok korózie.

Štrukturálna tuhosť

Lepená sendvičová konštrukcia kombinuje dva kovové plášte s tuhým alebo polotuhým izolačným jadrom. To vytvára hrubší a stabilnejší panel ako jeden tenký kovový plech.

Tuhosť panelu závisí od typu jadra, hrúbky panelu, hrúbky plechu, geometrie profilu, rozpätia a spôsobu upevnenia. Pre konštrukčný návrh strechy by sa preto mala konečná konfigurácia panelov vybrať podľa požadovaného rozpätia a podmienok zaťaženia.

Znížené vrstvenie strechy

Pretože sa plechová krytina a izolácia dodávajú ako jeden továrenský komponent, strešný systém nevyžaduje samostatnú izolačnú vrstvu medzi vonkajším strešným plechom a interiérom budovy.

Táto integrovaná konfigurácia môže znížiť počet fáz inštalácie a zjednodušiť manipuláciu s materiálom počas výstavby strechy.

Vlastný vzhľad povrchu

Vonkajšie a vnútorné plechy je možné dodať v rôznych povrchových úpravách a farbách. To umožňuje prispôsobiť vzhľad strechy priemyselným zariadeniam, komerčným budovám, skladom a iným architektonickým požiadavkám.

Aplikácie

Priemyselné dielne a továrne

Kovové kompozitné strešné panely sa používajú na továrenské strechy, kde je potrebná tepelná izolácia spolu s hotovým kovovým strešným povrchom. Konfigurácie PU, PIR a minerálnej vlny je možné zvoliť podľa tepelných a požiarnych požiadaviek budovy.

Sklady a logistické budovy

Sklady vyžadujú veľké strešné plochy s konzistentnými rozmermi panelov a efektívnu inštaláciu. Prefabrikovaná panelová konštrukcia je vhodná pre sklady s oceľovou konštrukciou a logistické zariadenia, kde strešná konštrukcia potrebuje pokryť veľké plochy.

Chladiarenské zariadenia

Pre chladiarenské a temperované budovy je možné zvoliť PU alebo PIR jadrá pre ich tepelnoizolačné vlastnosti. Hrúbka panelu sa zvyčajne určuje podľa cieľovej vnútornej teploty, vonkajšej klímy, chladiaceho zaťaženia a konštrukcie plášťa budovy.

Obchodné a poľnohospodárske budovy

Panely možno použiť pre komerčné budovy, poľnohospodárske sklady, budovy pre hospodárske zvieratá a iné konštrukcie vyžadujúce hotový izolovaný strešný plášť.

Priemyselné budovy citlivé na oheň

Konfigurácie jadra z minerálnej vlny sa môžu použiť tam, kde projekt vyžaduje minerálne izolačné jadro s nehorľavými vlastnosťami. Konečná požiarna klasifikácia by mala byť potvrdená podľa kompletnej panelovej konštrukcie a príslušnej skúšobnej normy.

Technické parametre

Špecifikácie produktu

Typický výber hrúbky

Hrúbka kovového kompozitného strešného panelu by mala byť určená skôr na základe požadovaného tepelného výkonu, požiarnej špecifikácie, rozpätia, miestnej klímy a konštrukčného návrhu, než by sa mala vyberať iba podľa typu budovy.

Platné normy

Shunchen môže vyrábať panely podľa špecifikovaných čínskych a medzinárodných požiadaviek, vrátane GB/T 23932-2009 a EN 14509 tam, kde je to vhodné. Požiarne a výkonové testy môžu byť usporiadané podľa príslušnej projektovej špecifikácie, vrátane príslušných ASTM alebo iných regionálnych testovacích metód.

Presná norma a skúšobná metóda by mali byť potvrdené pred výrobou, pretože požiarna klasifikácia a tepelný výkon závisia od kompletnej konštrukcie panelu vrátane kovových plášťov, materiálu jadra, hrúbky, spojov a konfigurácie inštalácie.

Výroba a kontrola kvality

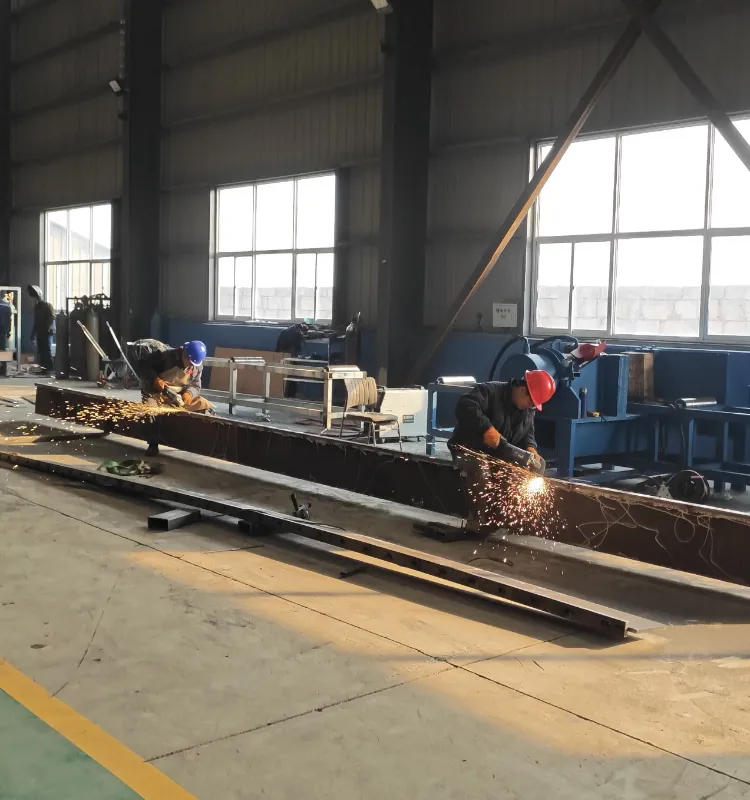

Kontinuálna výroba panelov

Shunchen používa automatizované kontinuálne kompozitné výrobné linky na vytváranie kovových plechov, prípravu izolačného jadra, nanášanie spojovacích materiálov a lisovanie vrstiev do integrovaného panelu.

Nepretržitá výroba udržuje geometriu panelov a usporiadanie vrstiev konzistentné počas celej výrobnej série.

Kontrola základného materiálu

Pred lamináciou sa izolačné jadro skontroluje vzhľadom na požadovaný typ materiálu a špecifikáciu. Hustotu, hrúbku a ďalšie relevantné vlastnosti je možné overiť podľa vybraného jadra a príslušných požiadaviek na kontrolu.

Kontrola rozmerov panelu

Hotové kovové kompozitné strešné panely sa kontrolujú na hrúbku, šírku, dĺžku, stav profilu a viditeľnú rozmerovú odchýlku. Kontrola sa zameriava na to, či hotový panel zodpovedá schválenej výrobnej špecifikácii.

Lepenie a kontrola povrchu

Lepené rozhranie sa kontroluje na viditeľnú delamináciu a neúplné spojenie. Kovový povrch je pred zabalením skontrolovaný na škrabance, chyby povlaku, preliačiny a iné viditeľné poškodenia.

Testovanie výkonnosti

V závislosti od konfigurácie produktu a požiadaviek projektu môže testovanie zahŕňať tepelnú vodivosť, požiarnu odolnosť, odolnosť v ohybe a iné relevantné overenie výkonu.

Pre exportné objednávky vyžadujúce nezávislé overenie je možné zabezpečiť kontrolu treťou stranou prostredníctvom organizácií ako SGS alebo BV podľa dohodnutého rozsahu kontroly.

Prispôsobenie OEM

Výber materiálu jadra a kovu

Zákazníci môžu špecifikovať vonkajší plech, vnútorný plech a izolačné jadro podľa požiadaviek projektu. Shunchen môže dodať kombinácie na báze farebne potiahnutej ocele, zliatiny hliníka, horčíka a mangánu, PU, ​​PIR, minerálnej vlny a sklenenej vlny.

Hrúbka a šírka panelu

Hrúbku panelov je možné prispôsobiť podľa požiadaviek na izoláciu a dizajnu budovy. Efektívna šírka môže byť tiež prispôsobená usporiadaniu strechy a inštalačnému systému.

Vlastná dĺžka panelu

Panely je možné vyrábať v pevných alebo prispôsobených dĺžkach. Výroba na mieru znižuje potrebu rozsiahleho rezania na mieste a umožňuje prispôsobenie rozmerov panelov geometrii strechy.

Povrchová úprava a farba

Zákazníci môžu špecifikovať typ náteru, povrchovú úpravu a farbu. Polyesterové a fluorokarbónové náterové systémy sú dostupné pre rôzne požiadavky na expozíciu a vzhľad.

Prefabrikované spracovanie

Dodatočné továrenské spracovanie môže zahŕňať otváranie, tesnenie okrajov, ohýbanie rohov a predvŕtanie podľa schválených výkresov. Tieto operácie sú dokončené pred odoslaním, keď projekt vyžaduje, aby panely dorazili čiastočne pripravené na inštaláciu.

Inštalácia a pripojenie

Rozloženie strechy

Pred montážou je potrebné skontrolovať polohu strešnej konštrukcie, rozstup väzníc, úroveň a nosnosť. Pred zdvihnutím zväzkov na strechu by ste mali overiť rozmery kovových kompozitných strešných panelov podľa schváleného rozloženia strechy.

Umiestnenie panelov

Panely sú umiestnené pozdĺž navrhovaného smeru strechy a podopierané pod nimi ležiacimi väznicami. Správne zarovnanie je dôležité, pretože spoj panelov určuje kontinuitu strešnej krytiny.

Spoločné pripojenie

Susedné panely sú spojené cez navrhnutý bočný spoj alebo presahovú konštrukciu. Spoj by mal byť pred pripevnením úplne zasunutý a zarovnaný, aby sa predišlo medzerám medzi panelmi.

Zapínanie

Upevňovacie prvky sa inštalujú cez určenú upevňovaciu plochu do nosnej konštrukcie. Typ upevňovacieho prvku, rozstup, špecifikácia podložky a poloha upevnenia by sa mali riadiť inštalačným výkresom projektu a miestnymi požiadavkami na zaťaženie vetrom.

Blikanie a tesnenie

Okraje striech, hrebene, úžľabia, prestupy a iné spoje vyžadujú vhodné lemovanie a utesnenie. Tieto oblasti sú obzvlášť dôležité na zabránenie vniknutiu vody, pretože prerušujú súvislý povrch strechy.

Podrobnosti o inštalácii by sa mali riadiť pokynmi na inštaláciu dodávateľa panelov a schváleným projektom strechy od statika.

Prečo si vybrať Shunchen?

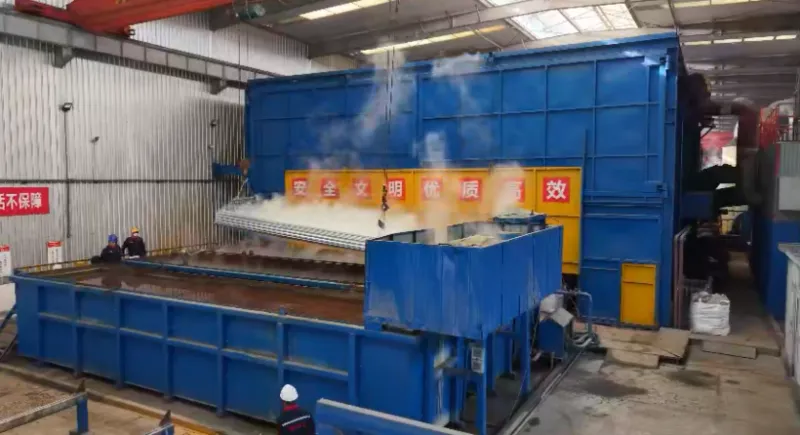

Shunchen dodáva kovové kompozitné strešné panely z integrovanej výrobnej základne na spracovanie ocele so zariadeniami pokrývajúcimi spracovanie oceľových materiálov, lakovanie, galvanizáciu, skladovanie a logistiku.

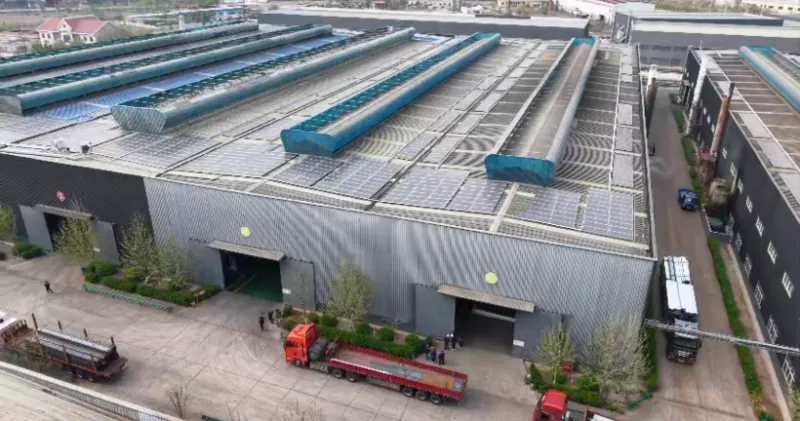

Skupina má ročnú výrobnú kapacitu presahujúcu 450 000 ton a viac ako 40 000 metrov štvorcových výrobných a skladových priestorov. V prípade objednávok kompozitných strešných panelov táto výrobná infraštruktúra podporuje získavanie surovín, výrobu panelov, prispôsobené spracovanie, kontrolu, balenie a exportné zásielky v rámci rovnakého dodávateľského reťazca.

Zákazníci môžu pred výrobou špecifikovať jadro panelu, plech, hrúbku, šírku, dĺžku, náter, farbu a prefabrikáciu. Technické informácie sa porovnávajú so špecifikáciou projektu tak, aby bola potvrdená výrobná konfigurácia pred vstupom zákazky do výroby.

V prípade exportných objednávok môže spoločnosť Shunchen poskytnúť dokumentáciu o výrobnom teste, záznamy o rozmerových kontrolách, materiálovú dokumentáciu a kontrolu treťou stranou, ak je to potrebné. Pre medzinárodné objednávky sú k dispozícii podmienky prepravy FOB a CIF.

FAQ

Aký je rozdiel medzi kovovým kompozitným strešným panelom a jednovrstvovým kovovým strešným plechom?

Kovový kompozitný strešný panel obsahuje izolačné jadro medzi dvoma kovovými vrstvami, zatiaľ čo jednovrstvový strešný plech poskytuje predovšetkým vonkajší kryt odolný voči poveternostným vplyvom. Kompozitná konštrukcia teda spája strešnú a izolačnú funkciu v jednom prefabrikovanom dielci.

Ktoré jadro by sa malo vybrať pre kompozitný strešný panel?

PU a PIR sa bežne vyberajú, ak je primárnou požiadavkou tepelná izolácia. Kamenná vlna je vhodná pre projekty, kde je dôležitá požiarna odolnosť a izolácia na minerálnej báze. Sklenú vatu možno zvážiť, keď sa vyžaduje tepelná a zvuková izolácia. Konečný výber by sa mal riadiť tepelnými a požiarnymi špecifikáciami projektu.

Aké hrúbky panelov sú k dispozícii?

Bežné hrúbky zahŕňajú 50, 75, 100, 150 a 200 mm. Iné hrúbky je možné prediskutovať podľa požadovaného tepelného výkonu a návrhu projektu.

Je možné prispôsobiť dĺžku panelu?

áno. Panely je možné dodať v pevných dĺžkach ako 6 m a 12 m alebo narezať na špecifikované dĺžky podľa dispozície strechy a prepravných požiadaviek.

Je možné prispôsobiť vonkajšiu farbu a náter?

áno. Môžu byť dodané polyesterové, fluorokarbónové a iné špecifikované náterové systémy. Farba môže byť tiež prispôsobená podľa dostupného náterového systému a požiadaviek projektu.

Môžete poskytnúť hliníkovo-horčíkovo-mangánové panely?

áno. Ako kovový povrch pre vhodné konfigurácie kompozitných strešných panelov možno použiť plechy zo zliatiny hliníka, horčíka a mangánu. Hrúbka podkladu a štruktúra panelu by mali byť potvrdené podľa návrhu strechy.

Môžete spracovať otvory pred odoslaním?

áno. Otváranie, tesnenie hrán, ohýbanie a predvŕtanie je možné usporiadať podľa schválených výrobných výkresov.

Aké informácie sú potrebné pre cenovú ponuku?

Požadované informácie zvyčajne zahŕňajú plochu strechy alebo množstvo panelov, hrúbku panelov, materiál jadra, typ a hrúbku plechu, efektívnu šírku, dĺžku panelu, náter, farbu, požiadavky na inštaláciu a miesto dodania. Strešné výkresy sú užitočné, keď zákazník požaduje výpočet množstva alebo prefabrikované spracovanie.

Môžete zabezpečiť kontrolu treťou stranou?

áno. Kontrola SGS, BV, prípadne iná dohodnutá treťou osobou môže byť dohodnutá podľa rozsahu kontroly uvedeného v kúpnej zmluve.
